在CAD设计中，有几个类型的问题是大家遇到得比较多的，绘图类、打印类以及今天要说的字体类。
那么大家一般会在什么时候遇到字体的问题呢？
当打开外部图纸时经常会提示找不到相应的字体而弹出替换字体的窗口，低版本CAD会要求替换，而高版本则会提供多一个忽略的选择。
于是，这个时候大家往往就懵了，大字体文件？常规字体文件？形文件？什么跟什么？
在这里一一往下剖析。
首先，CAD可使用的字体文件主要分为两类
一类是CAD自定义的*.shx字体；
一类是操作系统中的*.ttf字体，如宋体、黑体等。
两类字体都可以自行添加
SHX字体可以直接复制到CAD安装目录下的fonts目录下。
通过安装字库或将*.ttf文件复制到windows的fonts目录下可以添加TTF字体。
TTF字体通常可以单独使用，下拉框选用即可。
而SHX文件则是形文件，通常分为两种，字形和符号形。
字形又分两种，大字形和小字形，其中大字形定义的是双字节的亚洲文字，如简体中文（hztxt.shx、tssdchn.shx、gbcbig.shx）、日文韩文等。
小字形一般为西方文字，包括字母、符号（txt.shx、simplex.shx）等，也称为常规字体文件。
符号形，顾名思义就是用于插入特殊符号、图形或定义线型中的图形，如ltypeshp.shx，aaa.shx，gdt.shx等。
1、形符号是可以直接插入到图中的，我们首先要用load命令载入形文件（*.shx），将字体中符号读出来，然后用shape命令插入符号，插入时指定相应符号名称，便可以将一个符号形（SHAPE）实体插入当前图中。
2、用于定义线型，很多复杂的线型都是利用符号形定义的，线型定义时将符号形(常见的如ltypeshp.shx)。
虽然都是SHX文件，但是不同类型的字体不能随意替换，即便是同类型的字体文件也不能随意替换，即便是同名的字体文件有时候也不完全相同。
例如设计院使用较多的txt.shx和hztxt.shx有的带有钢筋符号，有的就不带。因此建议在进行图纸交流的时候，最好附上使用的字体文件。
发布者: 小太阳 | 原作者: TerryZhang | 来自: 3D Fans

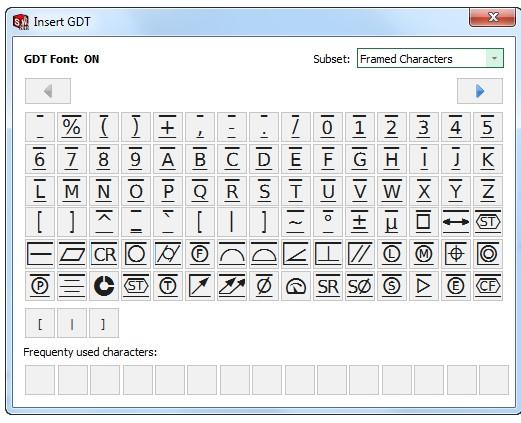

在SOLIDWORKS Inspection中，我们可以使用“特征”窗口提供有一个新的 GDT 字体，当启用 GDT 字体功能时允许使用小写和大写字母。“值”字段旁边有一个新的“插入 Cad 符号”按钮，它将打开一个弹出窗口，您可在其中选择要添加到字段的任何 GDT 字符。
新的“插入 CAD 符号”窗口中的下拉列表提供了不同的可用项目视图，包括 CAD 符号、数学运算符、带框字符等。如果您未启用 GDT 字体功能，您仍可插入数学运算符和一般特征。
如果启用了 GDT 字体，您还可使用值字段旁边的新的“切换带框字符”，可通过其在带框和不带框字符之间切换。
要插入 CAD 符号：
1.转至特征窗口，然后选择要向其插入 CAD 符号的值。
2.单击 ω 按钮，这将打开插入 CAD 符号窗口。
3.可选：单击下拉箭头，然后单击要添加的符号类型。
4.单击要添加到值字段的符号，这会将值添加到字段并将其添加到常用字符部分。
要插入带框或不带框字符：
1.验证是否已在“应用程序选项”下启用 GDT 字体。
2.转至特征窗口，然后选择要带框或不带框的值。
3.在值字段中选择值。
4.单击 A 按钮，这将使值带框或不带框，并将更改值字段中以及表格管理器中的值。
