Solidworks如何在物体上添加文字?

更多精彩,点击关注“技成微课堂”

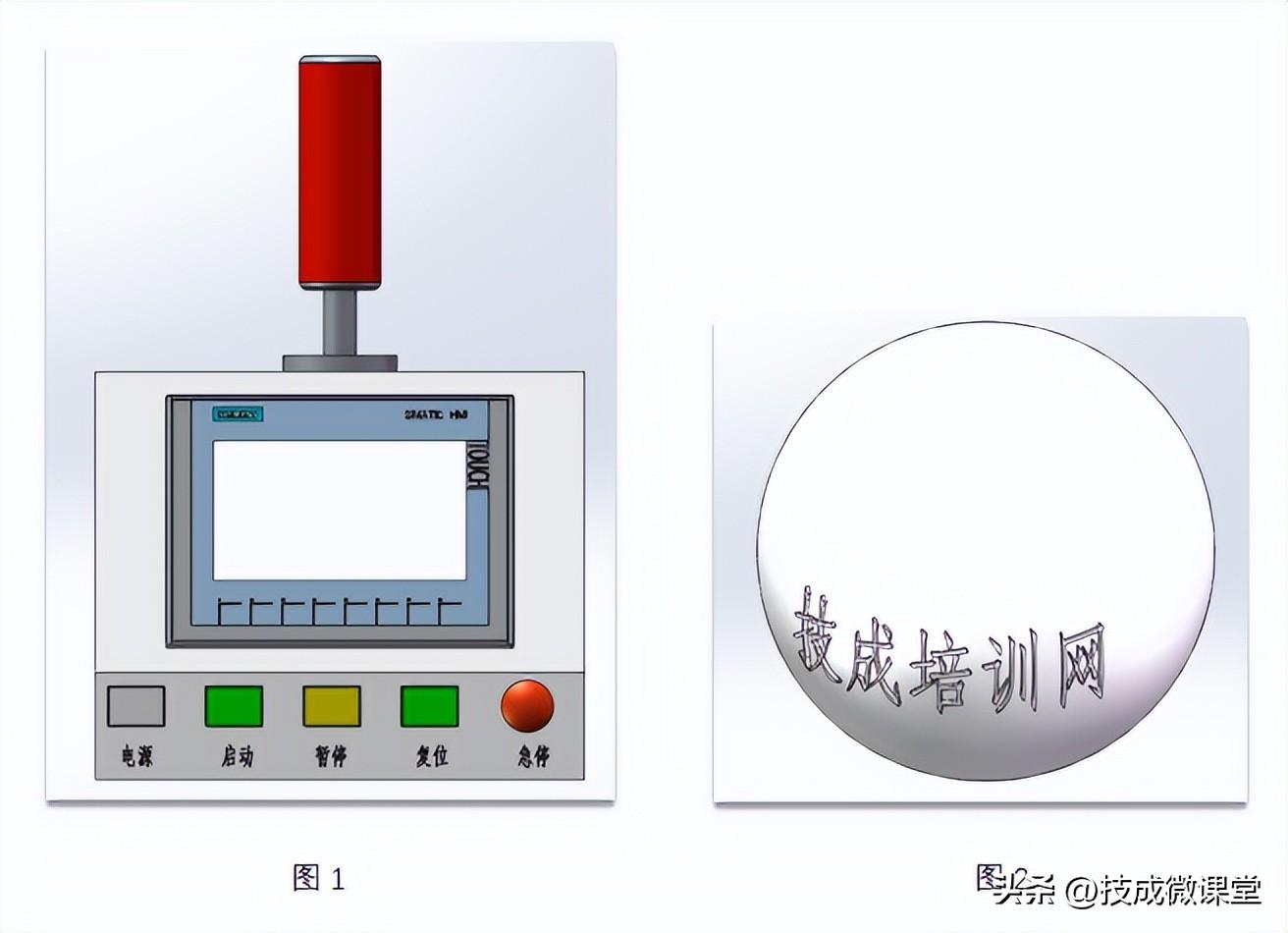

本文给大家分享在平面物体(图1)和曲面物体(图2)上添加文字的方法:

一、如何在平面物体上添加文字

操作步骤如下:

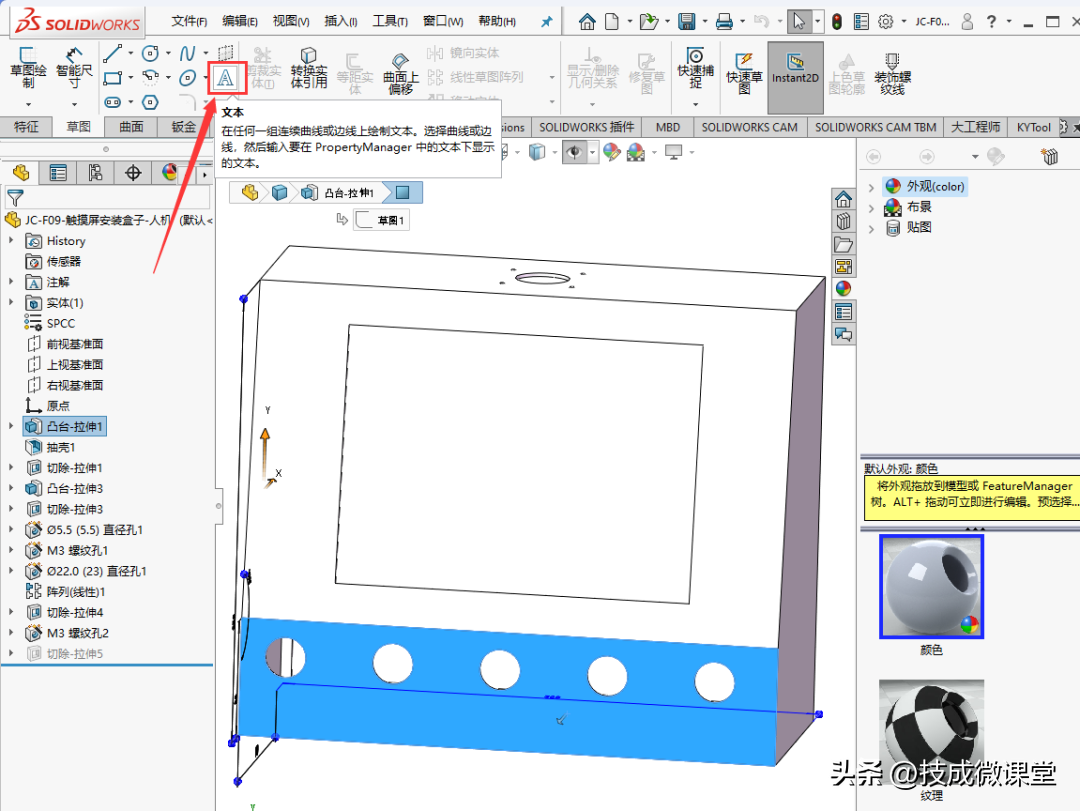

1、首先选择需要添加文字的面,然后选择草图中的“文本”命令

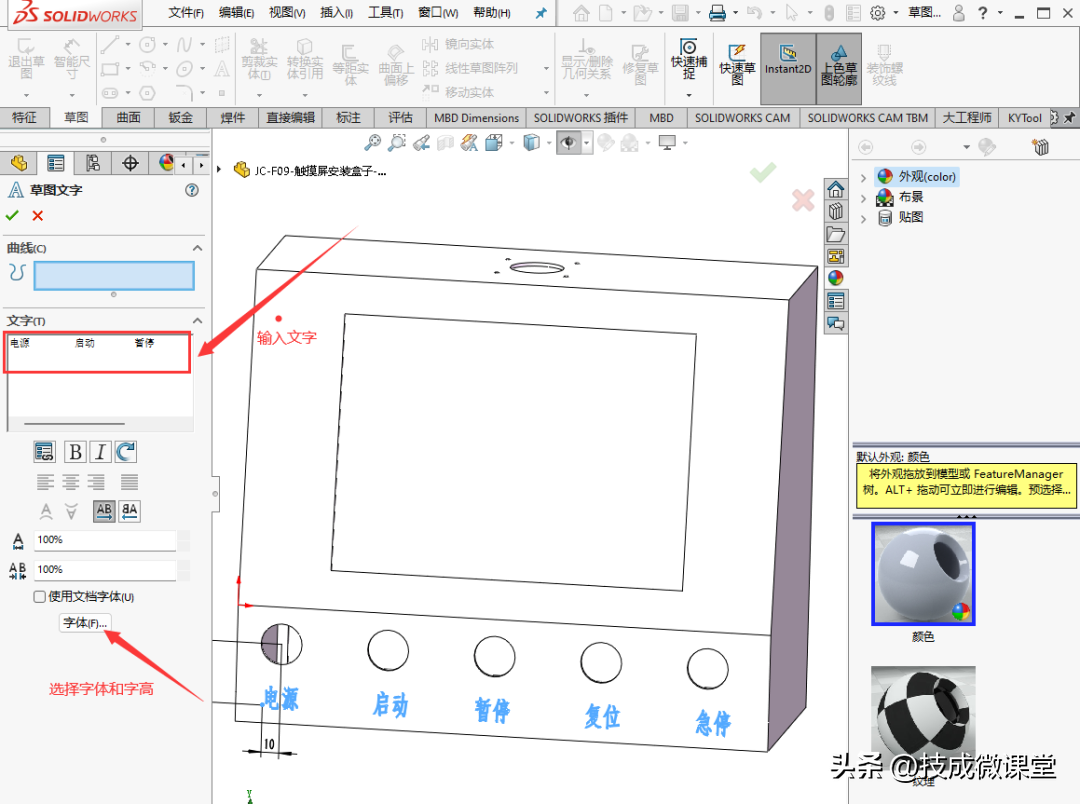

2、然后在弹出的对话框中输入对应的文字,并选择合适的字体和字高,然后点√退出草图

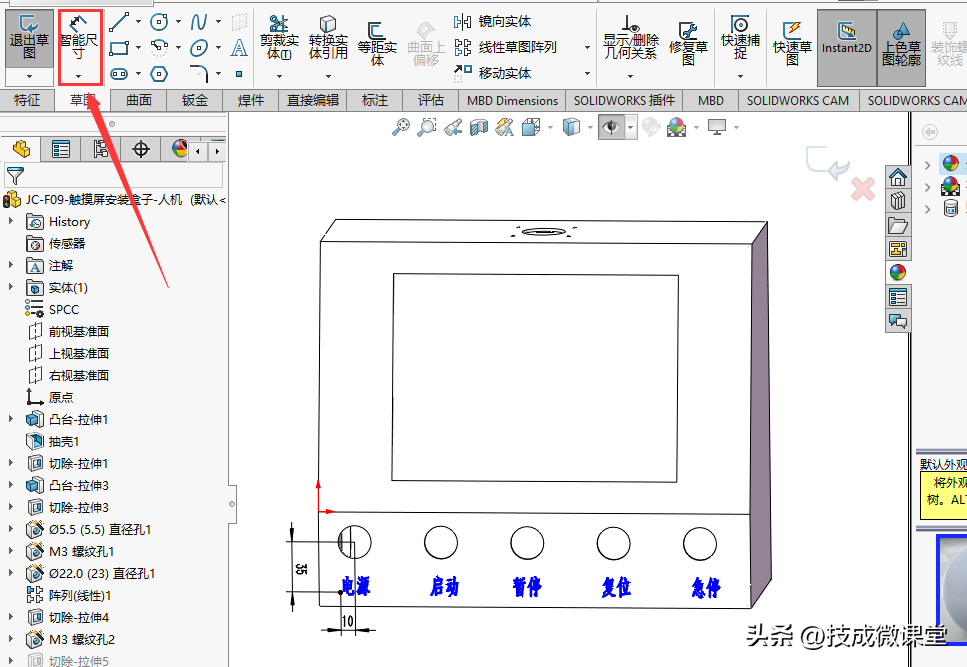

3、然后可以通过智能尺寸来定义文字的位置

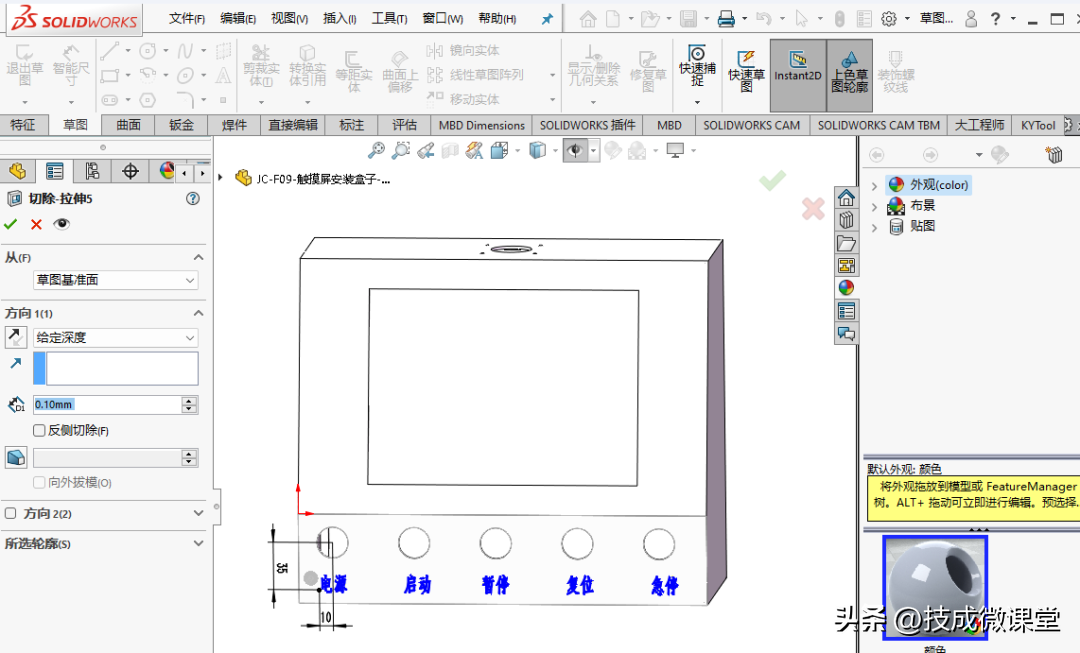

4、最后用拉伸切除命令切除0.1mm即可完成文字

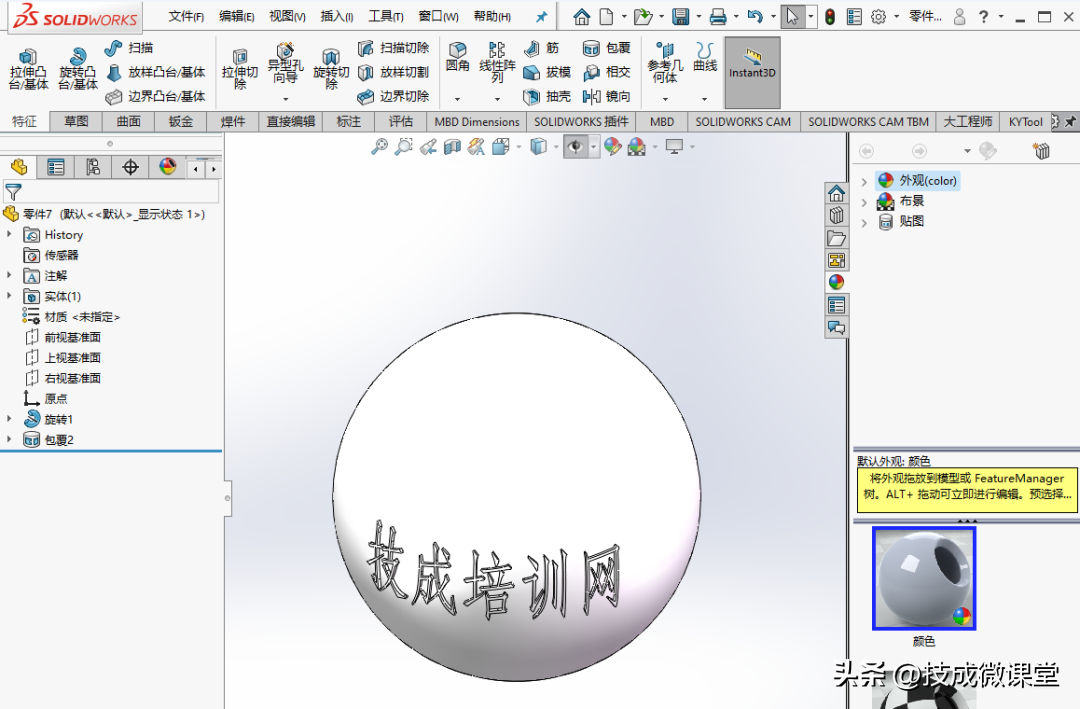

二、如何在曲面物体上添加文字

操作步骤如下:

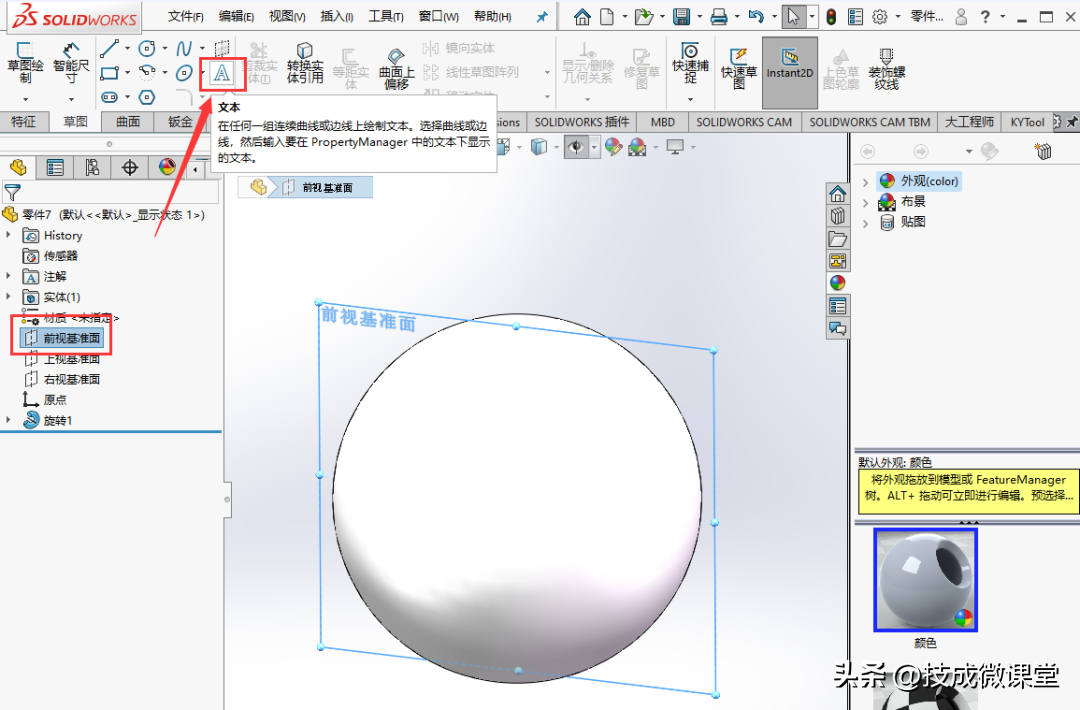

1、先选择一个基准面,然后选择草图中的文本命令

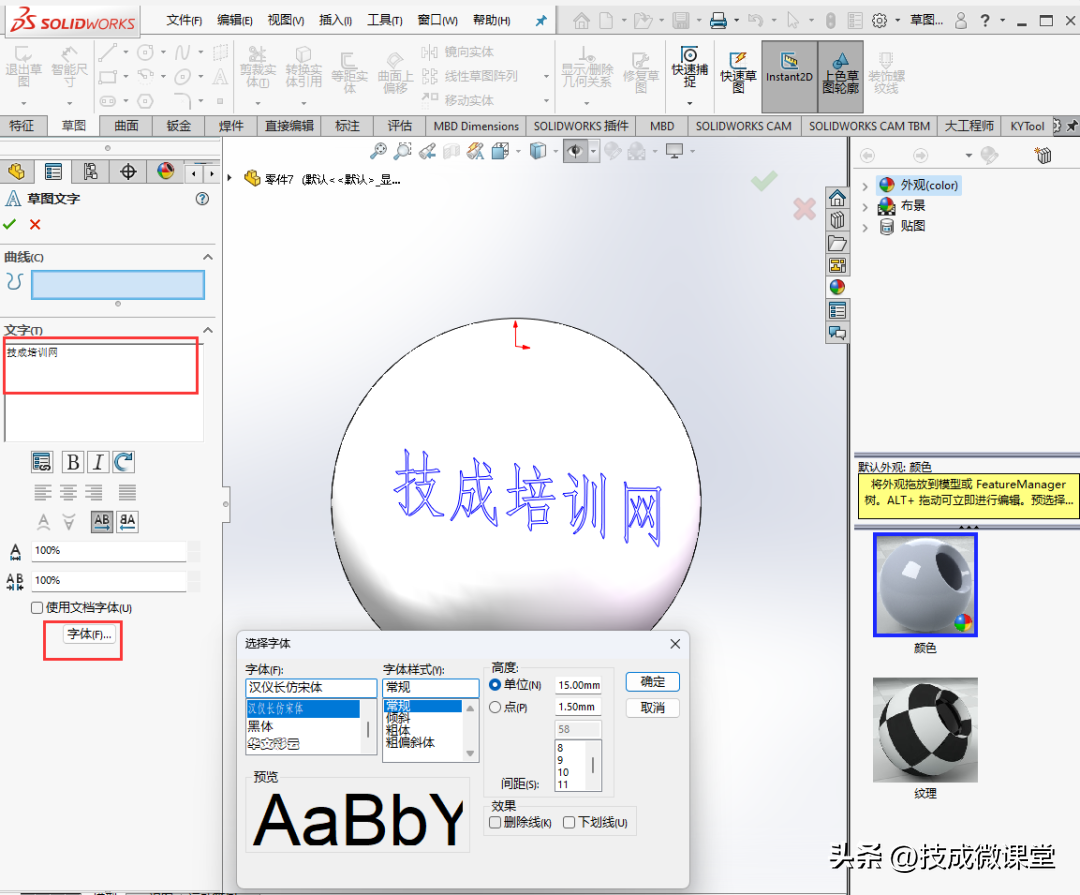

2、然后在弹出的对话框输入对应的文字,选√后退出草图

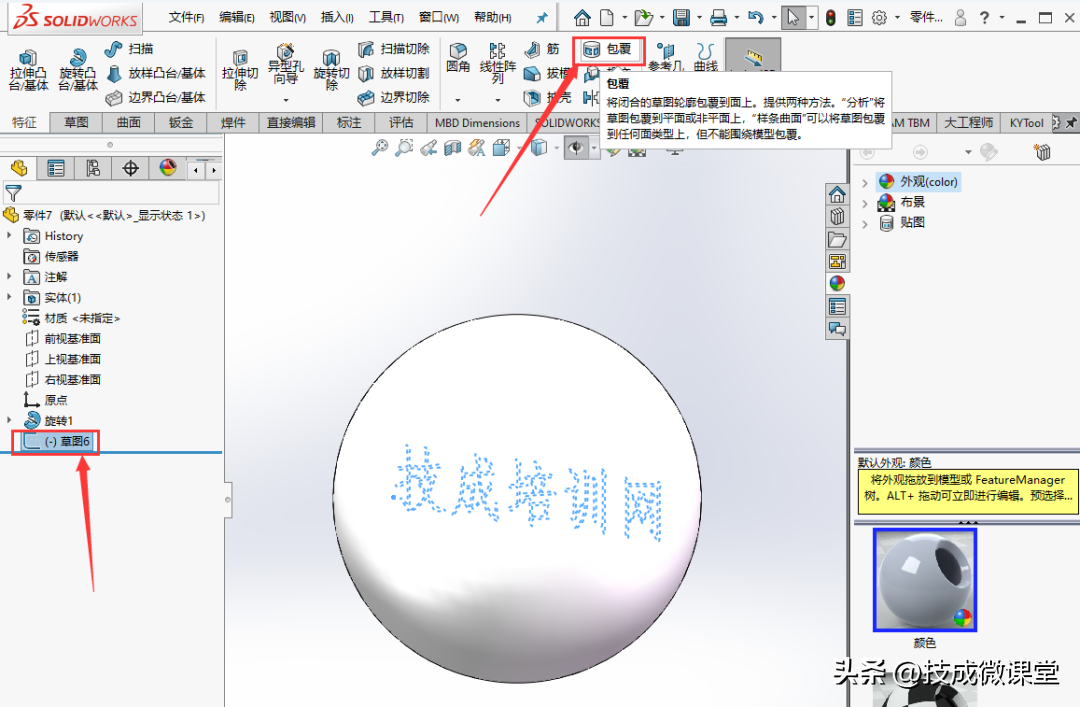

3、然后选中草图,选择特征中的包覆命令

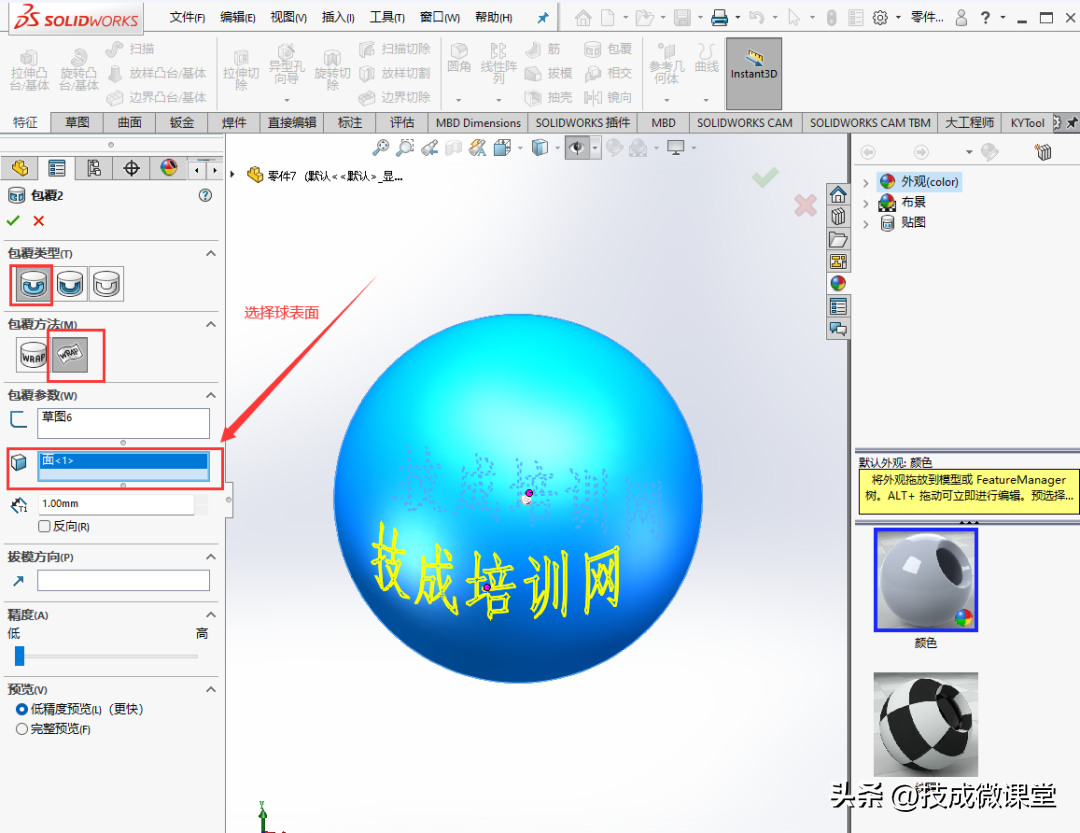

4、然后在弹出对话框中选择包覆的类型、方法和参数,选择√后即可完成

文章来源:技成培训网原创,作者:陈小萍;未经授权禁止转载,违者必究!

免费领取电工软件

内含科莱尔电工仿真软件、电工技能与实训仿真教学系统、cade_simu电气线路绘制仿真软件等热门电工软件!

点击立即领取↓↓↓

10款电工仿真软件资料

怎样修改SolidWorks工程图默认字体?

在机械工程图中,图面的字体一般为“长仿宋体”,但是有的单位会使用其他字体。这就要求我们在绘制工程图中要懂得怎样修改字体,SolidWorks是我们常用的机械设计软件,今天就为大家分享一下,怎样修改SolidWorks工程图的默认字体!

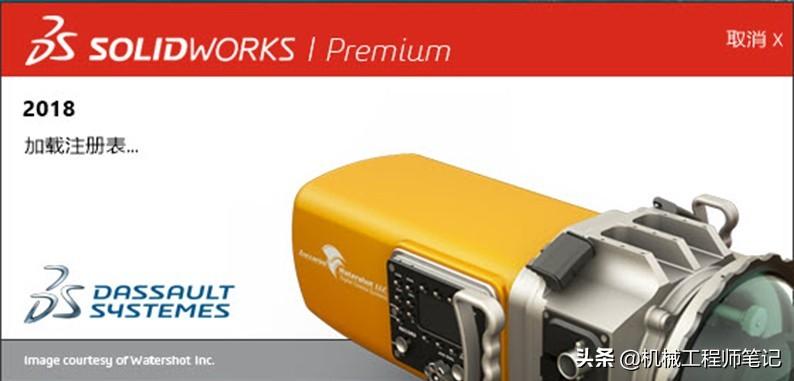

首先打开SolidWorks软件:

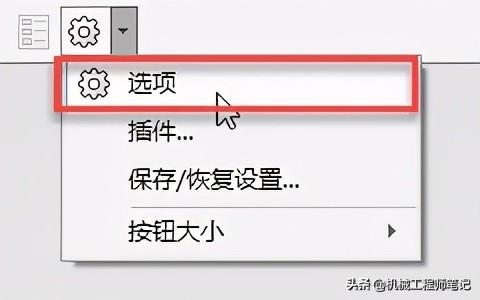

1.单击工具栏“选项”图标:

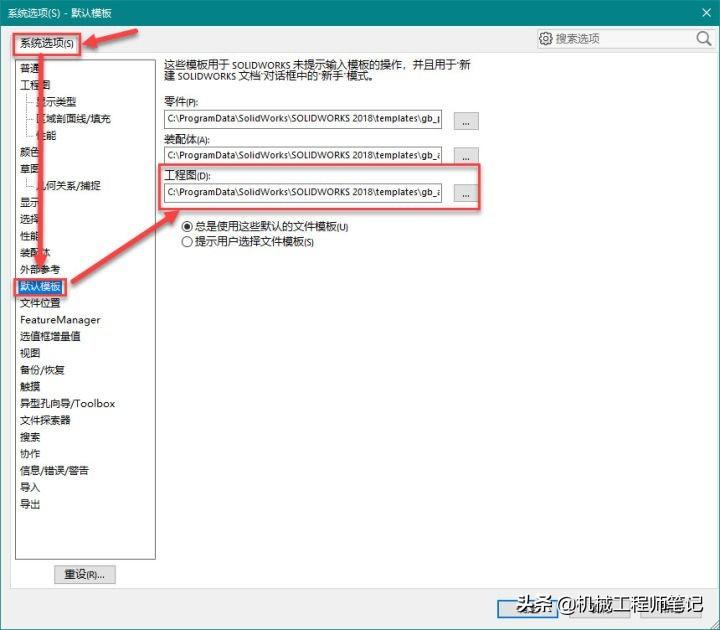

2.然后单击系统选项——默认模板——工程图,查看工程图模板的存放位置,记录下存放路径:

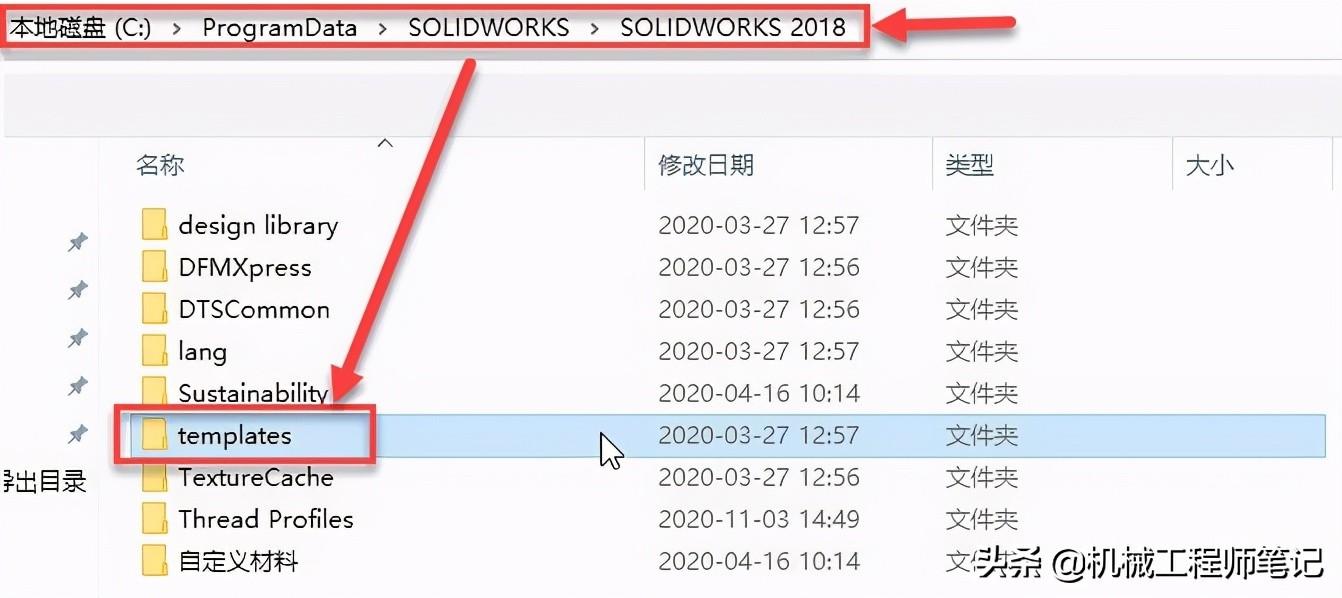

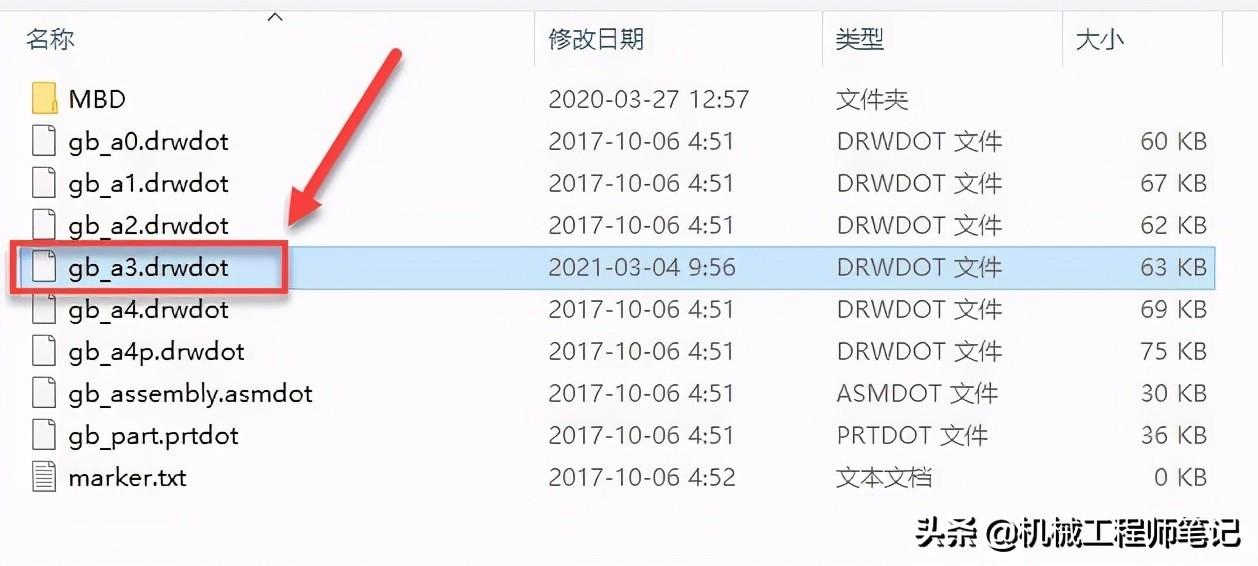

3.然后打开该文件,找到工程图默认模板位置:templates:

4.然后继续打开默认模板文件:

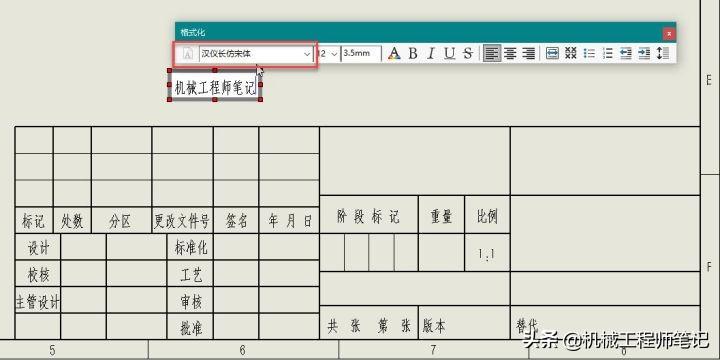

5.打开文件后,查看字体格式(我这里是长仿宋):

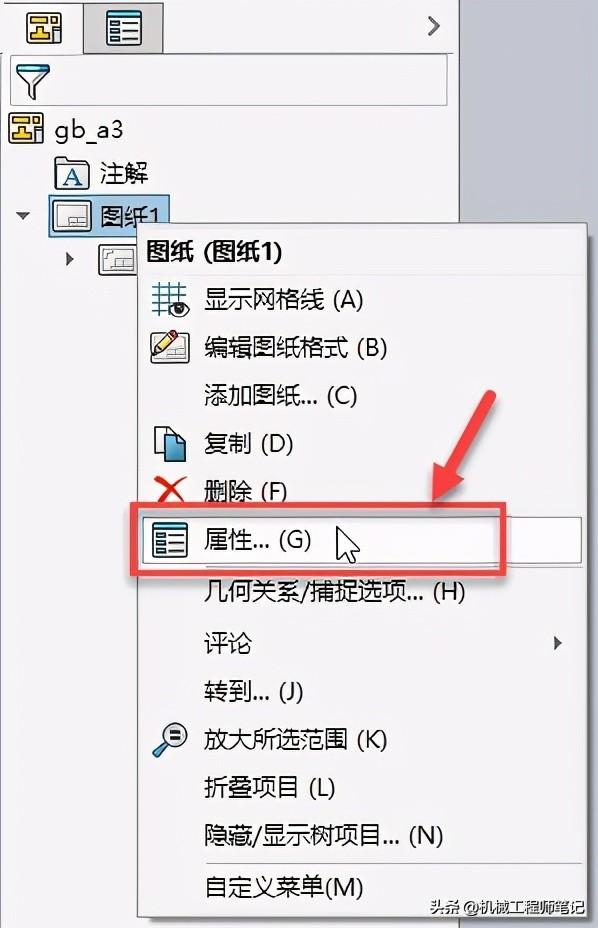

6.然后单击设计树中的图纸1,右键单击,并选择属性:

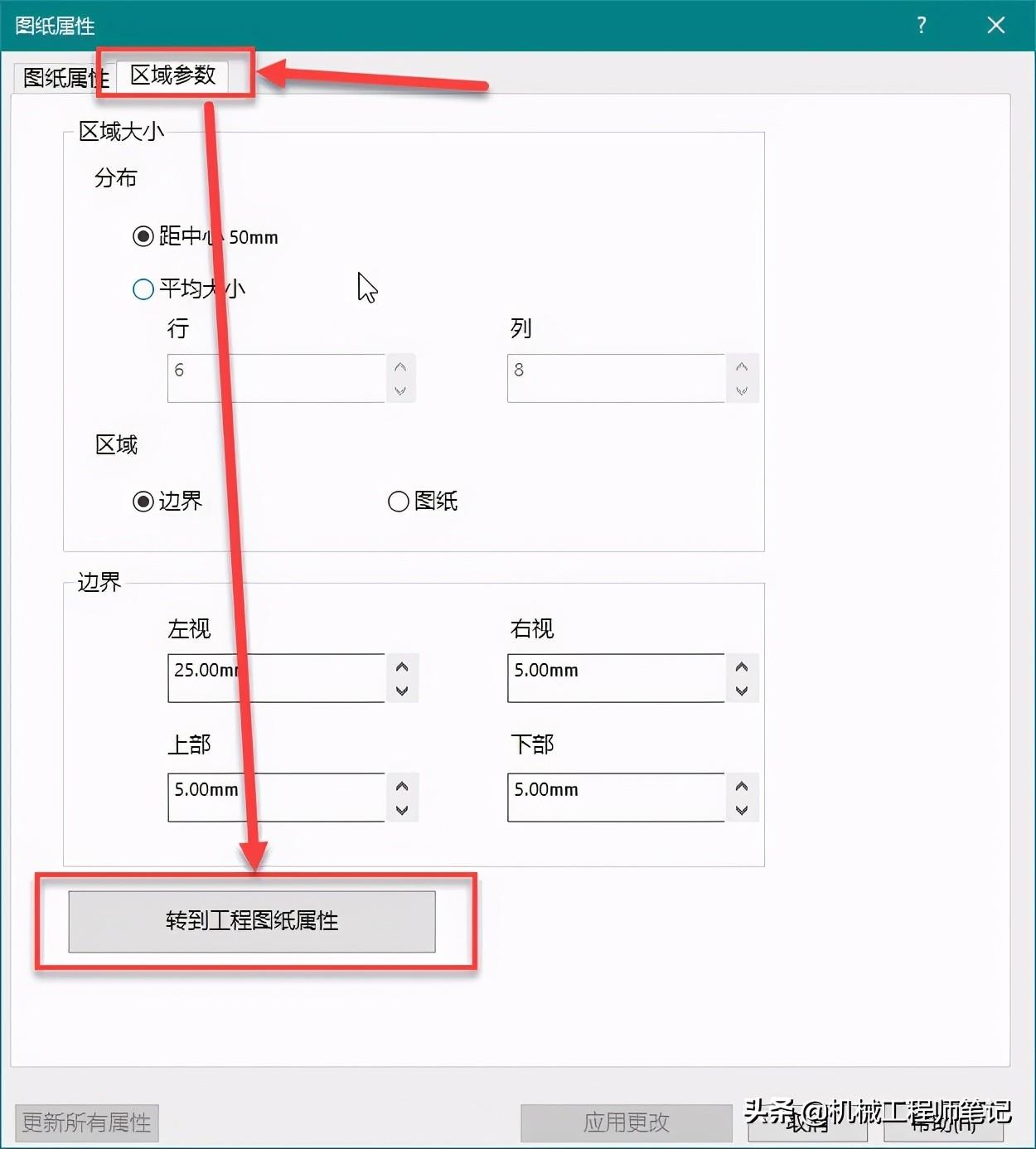

7.打开属性后单击区域参数,并单击转到工程图纸属性:

8.然后单击文档属性——注解——字体:

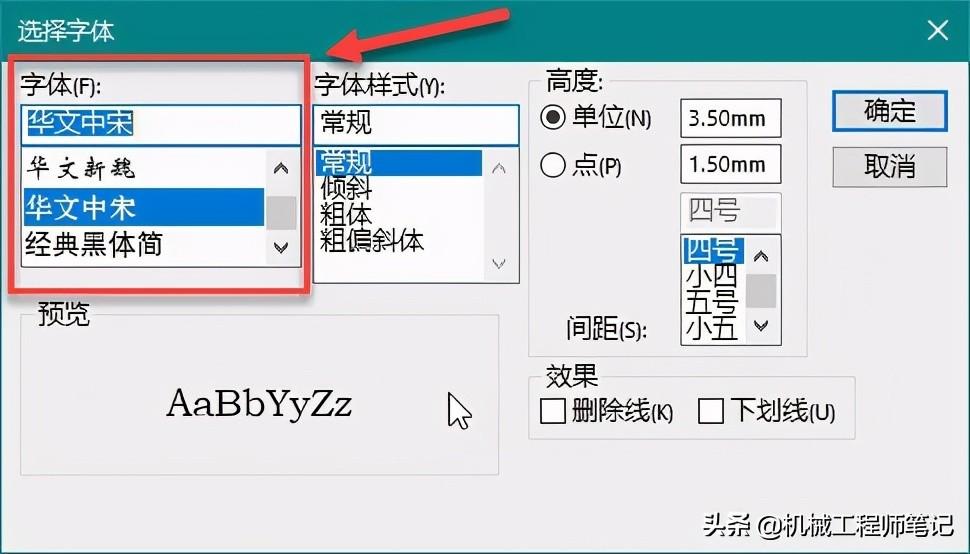

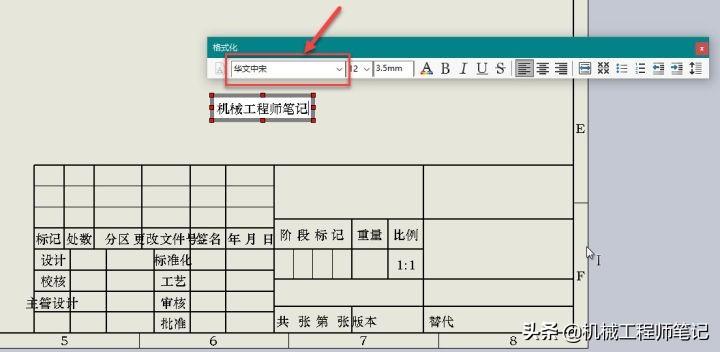

9.可以看到现在的字体是长仿宋,可以选择华文中宋试试,然后单击确定:

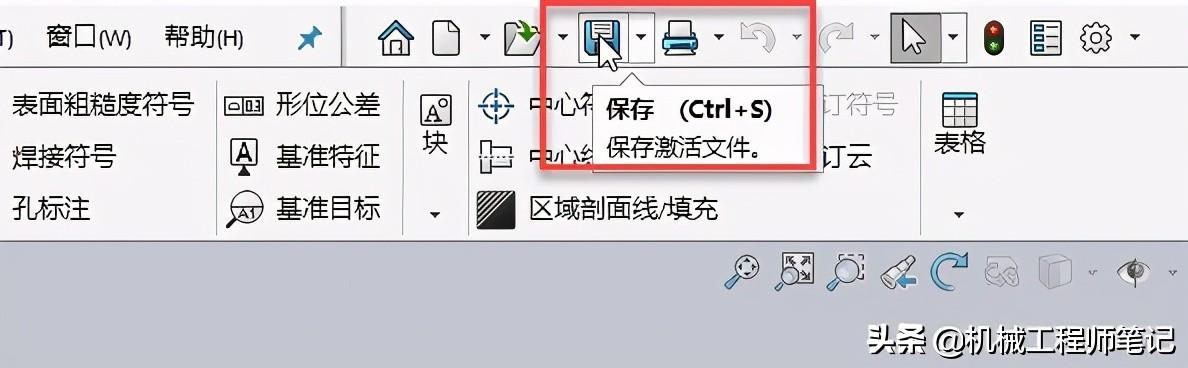

10.单击保存图标进行保存,然后关闭:

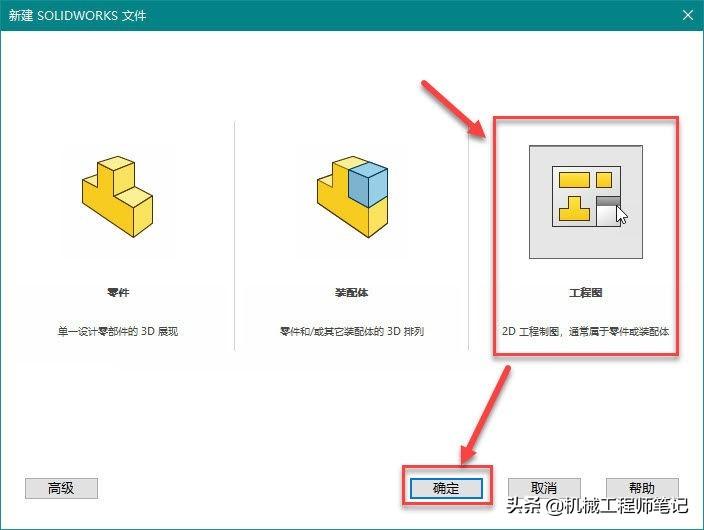

11.接着我们开始新建工程图:

12.在新打开的工程图中,我们可以看到默认字体已经改变了。

至此,操作完成!

学习不迷路,欢迎点击关注!更多SolidWorks技巧将持续更新!
