CAD字体类问题是重灾区 本文先带大家认识一下字体

在CAD设计中,有几个类型的问题是大家遇到得比较多的,绘图类、打印类以及今天要说的字体类。

那么大家一般会在什么时候遇到字体的问题呢?

当打开外部图纸时经常会提示找不到相应的字体而弹出替换字体的窗口,低版本CAD会要求替换,而高版本则会提供多一个忽略的选择。

于是,这个时候大家往往就懵了,大字体文件?常规字体文件?形文件?什么跟什么?

在这里一一往下剖析。

首先,CAD可使用的字体文件主要分为两类

一类是CAD自定义的*.shx字体;

一类是操作系统中的*.ttf字体,如宋体、黑体等。

两类字体都可以自行添加

SHX字体可以直接复制到CAD安装目录下的fonts目录下。

通过安装字库或将*.ttf文件复制到windows的fonts目录下可以添加TTF字体。

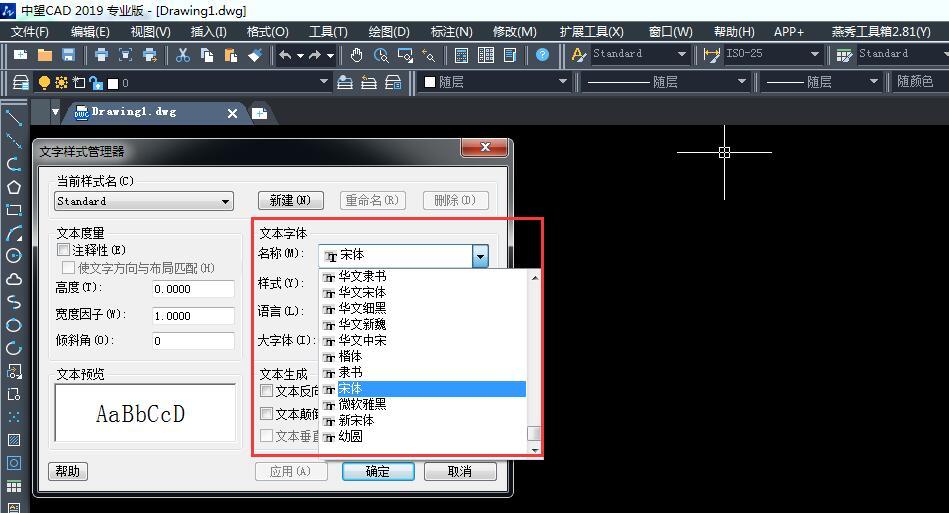

TTF字体通常可以单独使用,下拉框选用即可。

而SHX文件则是形文件,通常分为两种,字形和符号形。

字形又分两种,大字形和小字形,其中大字形定义的是双字节的亚洲文字,如简体中文(hztxt.shx、tssdchn.shx、gbcbig.shx)、日文韩文等。

小字形一般为西方文字,包括字母、符号(txt.shx、simplex.shx)等,也称为常规字体文件。

符号形,顾名思义就是用于插入特殊符号、图形或定义线型中的图形,如ltypeshp.shx,aaa.shx,gdt.shx等。

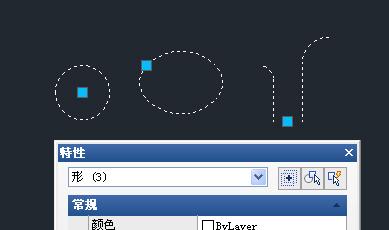

1、形符号是可以直接插入到图中的,我们首先要用load命令载入形文件(*.shx),将字体中符号读出来,然后用shape命令插入符号,插入时指定相应符号名称,便可以将一个符号形(SHAPE)实体插入当前图中。

2、用于定义线型,很多复杂的线型都是利用符号形定义的,线型定义时将符号形(常见的如ltypeshp.shx)。

虽然都是SHX文件,但是不同类型的字体不能随意替换,即便是同类型的字体文件也不能随意替换,即便是同名的字体文件有时候也不完全相同。

例如设计院使用较多的txt.shx和hztxt.shx有的带有钢筋符号,有的就不带。因此建议在进行图纸交流的时候,最好附上使用的字体文件。

CAD教程:CAD软件打开图纸后钢筋符号无法读取的解决办法

设计师在日常绘图工作中经常会用浩辰CAD软件打开其他人发送过来的结构图纸,图纸打开后有些时候会出现钢筋符号显示为问号的情况。那么作为一名CAD遇到这种状况该如何解决呢?小编仔细研究了一下发现大致情况分为两种,下面一起来看看相关的CAD教程吧!

一、缺少CAD字体

在打开图纸时,如果在浩辰CAD软件指定路径内没有找到图纸所用的字体,浩辰CAD会弹出一个替换字体的对话框,此时可以选择一种字体来替换,或者直接忽略。直接忽略的结果可能是:不仅钢筋符号显示为问号,其他一些中文字符和符号也会显示为问号。选择替换字体的结果可能是:大部分字符能正常显示,钢筋符号或个别符号不能显示。

二、CAD字体不正确

在使用浩辰CAD软件打开图纸时并未提示缺字体,也就说明不缺少图纸中用到的所有字体,但钢筋符号仍显示为问号,这又是为什么呢?

浩辰CAD在打开图纸时只是根据文件名去找对应的字体,但同名的字体文件并不一定完全相同,同名的字体可能又多个版本,可能是字体文件中缺少钢筋符号对应的字符。

无论哪种情况,解决方法都一样,就是找到正确的字体。

钢筋符号比较特殊,有些普通符号。例如直径符号,如果不能正常显示,可以选择操作系统的某种字体(*.ttf)试试,而钢筋符号只在CAD字体(SHX)中定义,所以必须找包含钢筋符号定义的SHX字体。

如果图纸是其他人发送过来的,最好向他要钢筋符号使用的字体文件,如果嫌找起来麻烦,可以用电子传递功能将图纸和字体自动打包成一个压缩包。

如果图纸是从网上下载的,那只能是查看一下显示问号的文字使用的文字样式和字体,到网上看是否能找到同名字体。如果有同名字体,但仍显示问号,再去网上去找找同名字体的其他版本试试。

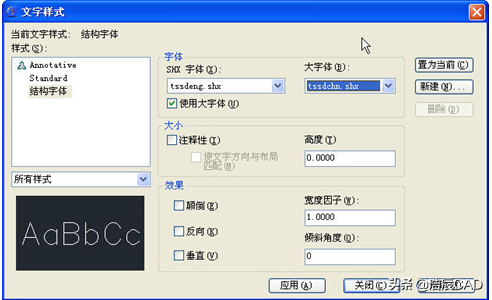

结构这些特殊符号可能在不同字体中存在不同的定义方式,浩辰CAD中输入钢筋符号比较常用的是:小字体:tssdeng.shx,大字体:tssdchn.shx。字体放到浩辰CAD安装目录下的FONTS文件夹中后,文字样式的设置如下:

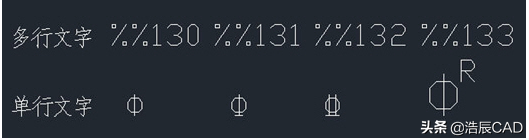

这个字体,不同级别钢筋符号的输入方法分别是%%130、%%131、%%132、%%133,另外注意这些符号输入在多行文字里是不起作用的,如下图所示。

还有一些其他字体,输入后跟这个字体效果不同的,如下图所示:

这些特殊的字体通常是一些二次开发商定义的,所以输入规则并不完全相同。如果想要使图纸正常显示的话,找到原始的字体是最好的。

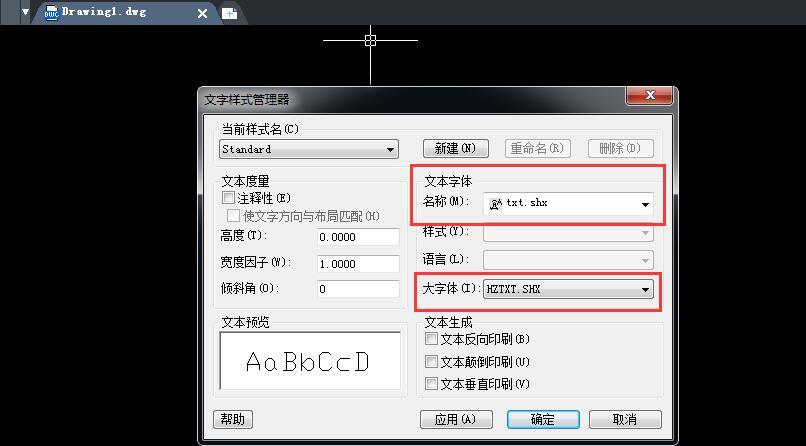

在浩辰CAD中可以用tssdeng.shx和tssdchn.shx或txt1.shx和hztxt.shx,如果有其他能输入钢筋符号的字体,直接拷贝到浩辰CAD安装目录下的FONTS文件夹中即可。

以上就是在浩辰CAD软件打开图纸后钢筋符号无法读取的解决办法,学会了吗?想GET更多相关CAD教程嘛?那一定要关注我哦~
