在CAD设计中，有几个类型的问题是大家遇到得比较多的，绘图类、打印类以及今天要说的字体类。
那么大家一般会在什么时候遇到字体的问题呢？

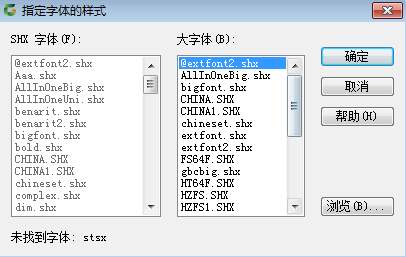

当打开外部图纸时经常会提示找不到相应的字体而弹出替换字体的窗口，低版本CAD会要求替换，而高版本则会提供多一个忽略的选择。
于是，这个时候大家往往就懵了，大字体文件？常规字体文件？形文件？什么跟什么？
在这里一一往下剖析。
首先，CAD可使用的字体文件主要分为两类
一类是CAD自定义的*.shx字体；
一类是操作系统中的*.ttf字体，如宋体、黑体等。
两类字体都可以自行添加
SHX字体可以直接复制到CAD安装目录下的fonts目录下。
通过安装字库或将*.ttf文件复制到windows的fonts目录下可以添加TTF字体。
TTF字体通常可以单独使用，下拉框选用即可。
而SHX文件则是形文件，通常分为两种，字形和符号形。
字形又分两种，大字形和小字形，其中大字形定义的是双字节的亚洲文字，如简体中文（hztxt.shx、tssdchn.shx、gbcbig.shx）、日文韩文等。
小字形一般为西方文字，包括字母、符号（txt.shx、simplex.shx）等，也称为常规字体文件。
符号形，顾名思义就是用于插入特殊符号、图形或定义线型中的图形，如ltypeshp.shx，aaa.shx，gdt.shx等。
1、形符号是可以直接插入到图中的，我们首先要用load命令载入形文件（*.shx），将字体中符号读出来，然后用shape命令插入符号，插入时指定相应符号名称，便可以将一个符号形（SHAPE）实体插入当前图中。
2、用于定义线型，很多复杂的线型都是利用符号形定义的，线型定义时将符号形(常见的如ltypeshp.shx)。
虽然都是SHX文件，但是不同类型的字体不能随意替换，即便是同类型的字体文件也不能随意替换，即便是同名的字体文件有时候也不完全相同。
例如设计院使用较多的txt.shx和hztxt.shx有的带有钢筋符号，有的就不带。因此建议在进行图纸交流的时候，最好附上使用的字体文件。
在CAD设计中，有几个类型的问题是大家经常遇到的，绘图、打印以及字体，我们今天就来说说字体~

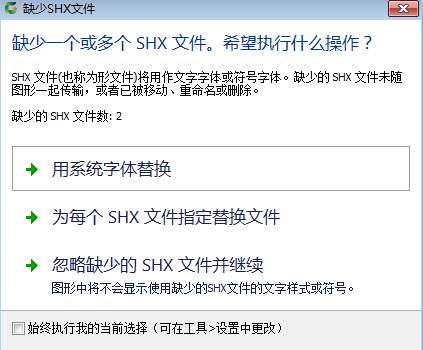

当打开外部图纸时，软件经常会提示说找不到相应的字体，弹出一个替换字体的窗口，这个时候大家往往就懵了，大字体？常规字体？？形文件？？？这都是什么跟什么呀...
其实CAD的字体文件主要分为两类，一类是CAD自定义的*.shx字体，而另一类则是操作系统中的*.ttf字体，例如我们常用的宋体、黑体...
1、CAD自定义的*.shx字体
shx字体可以直接复制到CAD安装目录下的fonts文件夹中，shx文件是形文件，通常分为两种，分别是字形和符号形。
而字形又分为大字形和小字形，其中大字形定义的是双字节的亚洲文字，如简体中文（hztxt.shx、tssdchn.shx、gbcbig.shx）、日文韩文等；小字形一般为西方文字，包括字母、符号（txt.shx、simplex.shx）等，也称为常规字体文件。
符号形，顾名思义就是用于插入特殊符号、图形或定义线型中的图形，如ltypeshp.shx，aaa.shx，gdt.shx等。

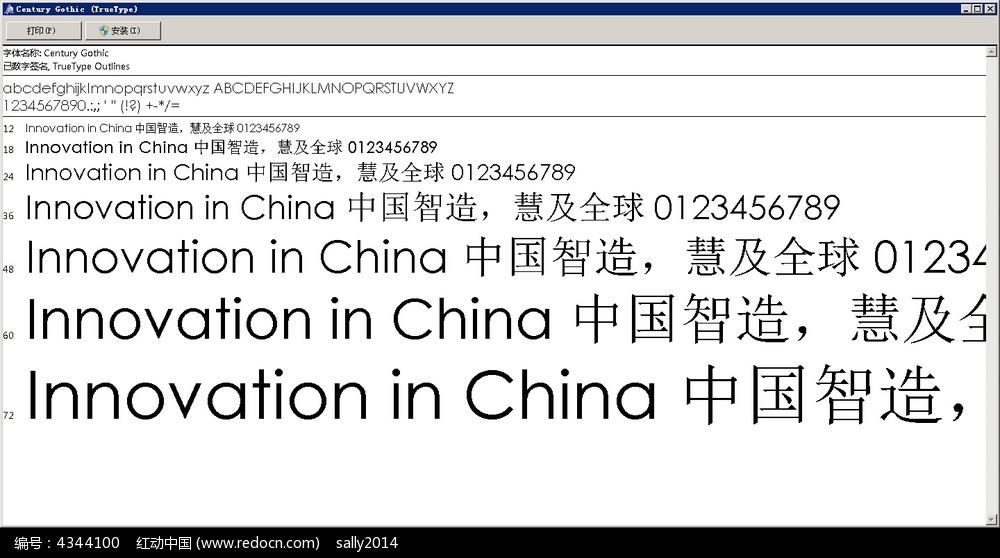

2、操作系统中的*.ttf字体
ttf字体可以通过安装字库或将*.ttf文件复制到windows的fonts文件夹中添加TTF字体，它可以单独使用，只要下拉框选用即可。
不同类型字体无法随意替换，即便是同类型字体文件也不能随意替换，以为有时候同名的字体文件也不完全相同，所以建议大家在进行图纸交流的时候，最好附上字体文件！
1、上千种字体下载
打开任意浏览器，搜索“迅捷CAD ”后我们“每日一图 ”版块，进入后搜索“CAD字体 ”，就可以看到字体资源相关文章了。
点击文章进入后，可以看到下载字体文件的格式/大小等信息，我们确认后点击【立即下载】。
此外，网站中还有CAD相关教程学习和练习图纸资源，有需要的朋友可以自己查找，也是免费下载使用的。
2、字体使用方法
下载后解压文件包，找到字体，将其复制黏贴到相关CAD软件目录下的fonts文件夹 里即可~
以上就是今天分享的内容啦，是不是感觉资源有点多用不完啦，觉得有用的记得点赞哟~
