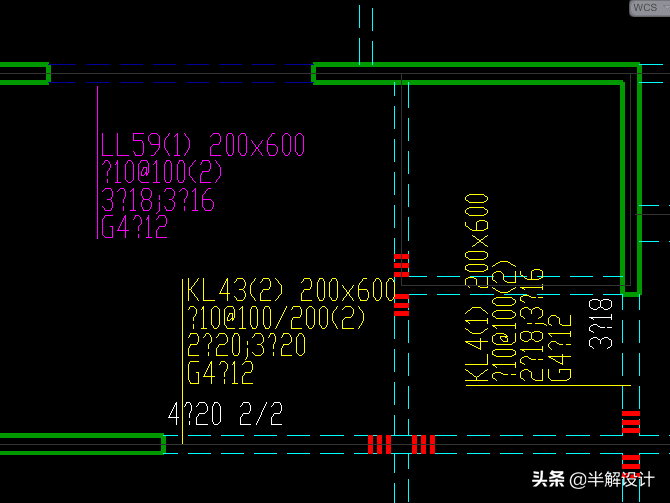

我们打开钢结构图纸时，经常会发现钢筋符号显示为"?"号，如下图所示，通常出现字体的显示问题我们会拿其它字体来代替，但钢筋符号较为特殊的，CAD中不包含可以显示此类符号的字体，需要可以专门显示钢筋符号的字体：tssdeng.shx、tssdeng2.shx

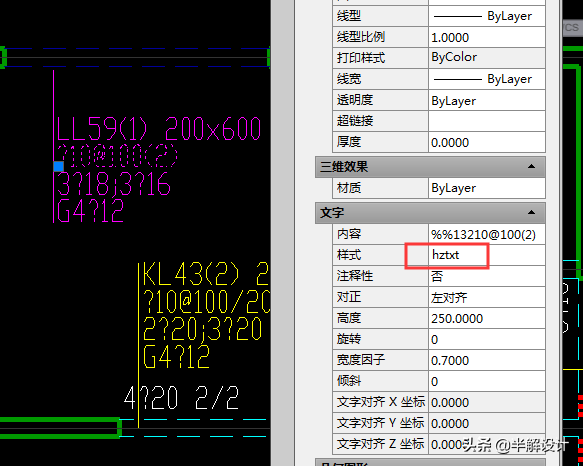

选择一个显示有“？”号的文字，在修改面板里看到其样式为“hztxt”

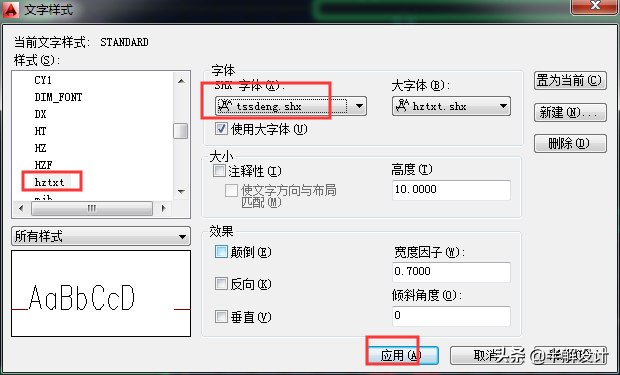

“ST”命令打开文字样式面板，样式栏中找到文字样式，SHX字体中选择我们需要的tssdeng.shx字体，点应用退出。（试了另外tssdeng2.shx字体，为空心字）

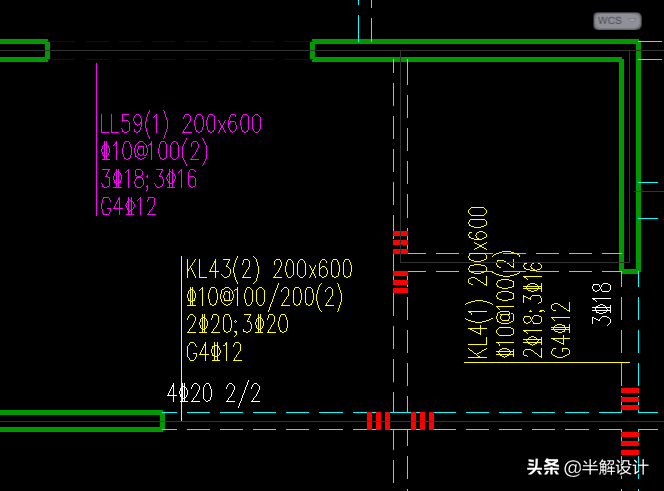

如果字体无变化，“re”刷新一下，钢筋符号就会正常显示了
写在结尾的话：
发现过太多打印出来的结构图纸有钢筋符号显示的问题。装修专业较少会用到结构专业的图纸，通常就是查看梁柱位置、标高信息，遇到钢筋显示的问题大都不会太在意，不过只要是和我们行业相关的图纸总是了解多些更好，这类小问题随手可解决的就尽量处理掉。
另外，笔者不属于结构专业，并不确定可显示钢筋符号的字体只有这两种，还是也有其它字体，亦或只有本文其中一个字体就足够。术业有专攻，还请结构专业的读者来解惑，不胜感激！
如有需要这两个字体的朋友请私信回复“结构字体”。
一般我们用的是设计院的字体，安装的CAD里面没有那些字体，拷过来复制到CAD安装目录下的字体文件夹就行了。
CAD技巧

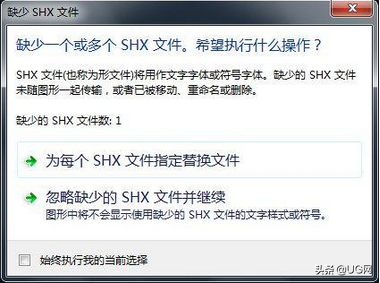

经常看到CAD图纸，打开显示“缺少SHX文件”，你知道怎么解决吗？
CAD技巧
缺少的字体需要换成它们：
【gbcbig.shx】国标gb汉字chinese大big字体
【gbenor.shx】国标gb英文english普通normal字体
如果我选择忽略并继续
那么接下来要面对的可能就是一堆乱码
下面我们解决一下

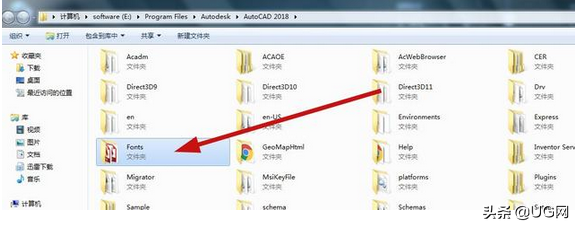

缺少字体最常见的情况应该是缺少HZTXT.SHX 字体，最简单的方法就是下载它，然后放在CAD安装文件夹地址的【Fonts】文件夹内。
经常看到CAD图纸，打开显示“缺少SHX文件”，你知道怎么解决吗？
CAD技巧
经常看到CAD图纸，打开显示“缺少SHX文件”，你知道怎么解决吗？
2 当然你缺的也有可能不是HZTXT.SHX 字体，有时会有图纸包含百年不遇的字体，可以去网站上多下载一些稀少字体放在自己电脑，以后就什么字体都不缺了了

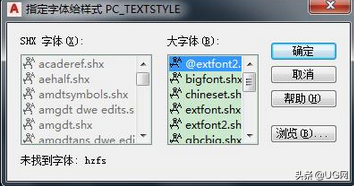

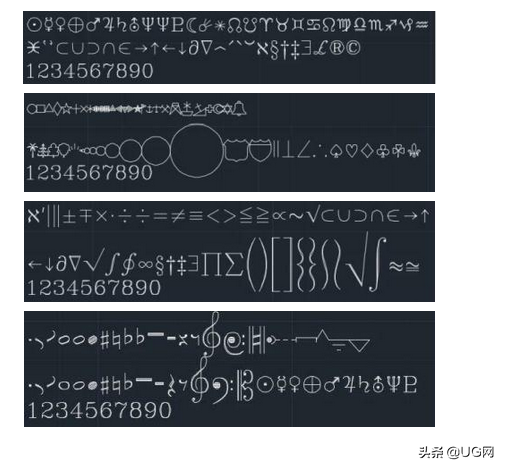

像下图这样的稀有字体也可以多整理一些放在电脑里面
CAD技巧
3 如果你什么都不想下载，也可以通过【字体映射】来设置，不过这仅限解决缺少hztxt字体 的问题。这样操作：

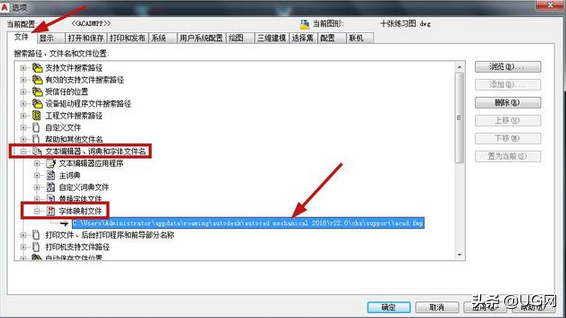

输入命令OP ，打开选项对话框，找到【字体映射文件】，然后把这个地址选中，在用鼠标左键单击一下，复制它 。
CAD技巧

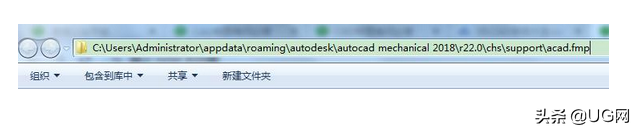

随便打开一个文件夹或者浏览器，把地址粘贴到地址栏：
CAD技巧

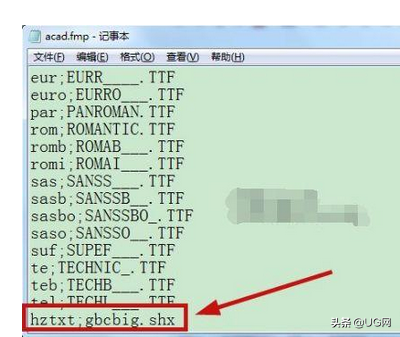

回车打开它，然后在最后面增加一行字符：hztxt;gbcbig.shx
CAD技巧
保存，然后重启一下CAD。
还有一种方法就是：
最简单粗暴的方式是，选一个你比较喜欢的字体文件——比如说是HZTXT.SHX——复制到桌面上；把CAD安装目录下的fonts目录在桌面上建个快捷方式；当提示缺少什么字体时，把HZTXT.SHX直接改成那个字体文件名称，拖放到快捷方式上就行。大约20多年前，在DOS用CAD，直接一个命令就复制过去，从不为缺少字体烦恼。
用迷你cad看图软件，啥字体也不缺！
喜欢的记得关注小编哦
