如果经常需要交互图纸，那么基本上所有设计师都会遇到过这么一个问题，打开时提示缺少SHX字体。
大部分初学者一时之间都不知道怎么办，其实无非就是拿到原图纸的字体包拷贝到新电脑。
有人会说，这么麻烦为什么大家还是那么喜欢用SHX字体呢，为何不用TTF字体？
这当中有几个原因：
1、SHX字体使用的时间悠久，从很早之前就一直在全世界范围内使用，现存的图纸没有80亿也有60亿张了吧，如果要统一替换成其他字体，不太可能。所以导致新增的图纸也会一直沿用这种习惯，这是一种难以逆转的势头和标准。
2、性能问题，SHX和TTF字体相比，对CAD负荷没那么大。
大家可以做一个测试，用中望CAD新建两个文件，同样创建一个多行文字，输入同样的内容，只是字体分别用SHX和TTF，创建完了把多行文字阵列1000遍，保存（保存完记得检查一下文件大小）。之后退出中望CAD后重新打开文件，可以看到用SHX文字的文件打开的速度要明显比用TTF文字的要快很多。
3、用实际的例子对比一下其他：
请大家看一些特殊的SHX字体画出来的文字：

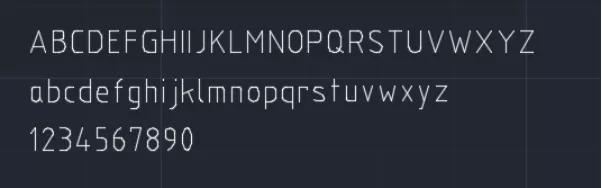

首先是国标（重点啊重点）字体GBENOR.SHX
用GBENOR先标识一下，接下来不同字体都会用相同的字母顺序表示。
GDT.SHX，学机械的同学应该很熟悉，中间这行就是常用的机械符号（PS：之前有个小伙伴TOLERANCE命令出来的机械符号画不出，就是这个字体丢失所致）
有人说SHX不应该是线段，TTF才是填满的嘛？

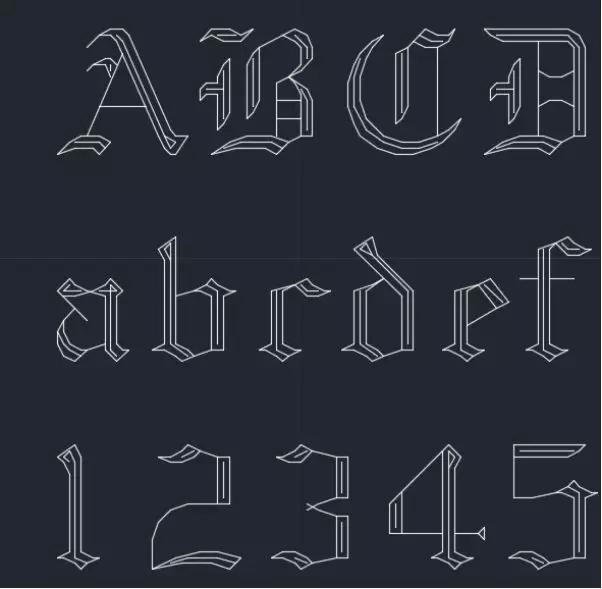

我们即管来放大看一下：
我们再来看一下比较特殊一点的字体，比如SYMAP，SYMUSIC……这里的SY是Symbol（符号）的意思。

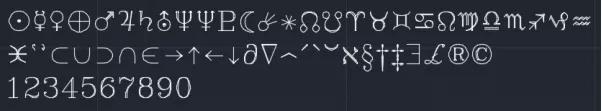

比如SYASTRO.SHX：

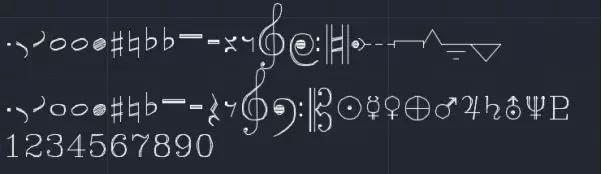

SYMUSIC.SHX：
从上面的例子可以看出来，SHX字体相比TTF另外的一个优势就是可以画出不少特殊的符号，对于某些行业来说，这点暂时还是没法替代的。
觉得有用的不妨点个收藏或者喜欢。
文章来源：CAD自学网
SHX字体与TTF字体是两种不同的方式定义的字体，在CAD都可以使用。他们分别有什么特点呢？我们什么情况下应该用什么字体呢？
下面简单介绍一下这两种字体的特点
一、 SHX字体的特点：
AutoCAD和一些兼容CAD专用的字体。采用矢量的方式定义的字体，字体由线条构成，不填充。可以自己按照定义规则编写SHP文件（SHX的源文件，纯文本文件），然后在AutoCAD中编译(compile)成SHX文件。
相应的字库文件分三类： 小字体：只包含英文、数字和一些符号，总共只有256个字。 大字体：可容纳65535个文字，一般用于定义中、日、韩等亚洲文字。符号形：定义一些公差标注、线型等使用的图形（SHAPE）。SHX字体的优点： 具有较高的编辑、显示、打印速度。单线条仿宋字字体清秀，适合国标制图。
SHX字体的缺点： 由于CAD专用字体属于可自定义字体类型，所以不同公司提供的SHX字体文件名与款式可能各不相同，同样的文件可能是不同的字体，也可能字体的基本大小比例也不同。从而导致汉字与数字字母大小不一致，或汉字与数字字母分开写时，文字易因替换字体而错位。
二、 TTF字体的特点：
是Windows系统支持的真字体（TrueTypet）,由三次曲线定义，放大时边界光滑清晰。字体得到广泛的支持，且具有统一规范的定义。因汉字、英文、数字和一些符号均定义在同一个文件中，字体大小统一规范。TTF字体的缺点： 由于在CAD中显示TTF字体时由边界线和内部的填充组成，显示数据比较多。如果大量使用TTF文字，会导致内存占用明显增加，显示和操作速度都会变慢，对打印也会有影响，打印数据大，打印慢。
TTF字体的优点： 文字看上去比较美观、规整。
大多数图纸中使用不太好看的SHX字体而不使用TTF字体，这个除了性能方面的原因外，还跟行业或单位的规定有一定关系。选用哪种字体通常不是由我们个人根据喜好决定的，如果有规定就必须按照规定使用字体，如果没有规定限制，如果需要跟其他人进行图纸交流，还要考虑到他们有没有你使用的字体，文字在他们的CAD中能不能正常显示。
