钢筋在图纸中的表达
钢筋是结构施工图中的主要表达对象，在结构图纸中为了清楚地表明构件内部的钢筋，假设混凝土为透明体，构件中的钢筋便可看见。构件的外形轮廓线用细实线绘制，钢筋长度方向用单根粗实线表示，断面图上的钢筋用圆黑点表示。
（一）钢筋的标注方式
工地施工的过程中，需要用简单的语言表示出所需钢筋的数量、等级和直径、间距等信息，保证工程有条有序进行。
1、标注钢筋的级别、根数和直径
例如： 2 Φ 10 - 表示钢筋根数（2根）、钢筋等级直径符号（HPB300）、钢筋直径（10mm）
2、标注钢筋级别、直径和相邻钢筋中心距离
例如 Φ 8 ＠ 200 - 表示钢筋等级直径符号（HPB300）、钢筋直径（8mm）、相等中心距离符号、相邻钢筋中心距为200mm。
（二）钢筋符号的输入
1、WORD中的输入
安装字体SJQY.TTF到C:Windows/Fonts下，选择该字体，输入A-E分别对应1-5级钢筋符号，此方法适用于WORD、EXCEL、PPT。
2、CAD中的输入
安装字体Tssdeng.shx到CAD的Fonts目录，字体选择“Tssdeng.shx”，勾选“大字体”，大字体选择“Gbcbig.shx”。设置成功后，在CAD文字标注命令下，键入%%130得到A，％％131得到B，%％132得到C，%%133得到D。

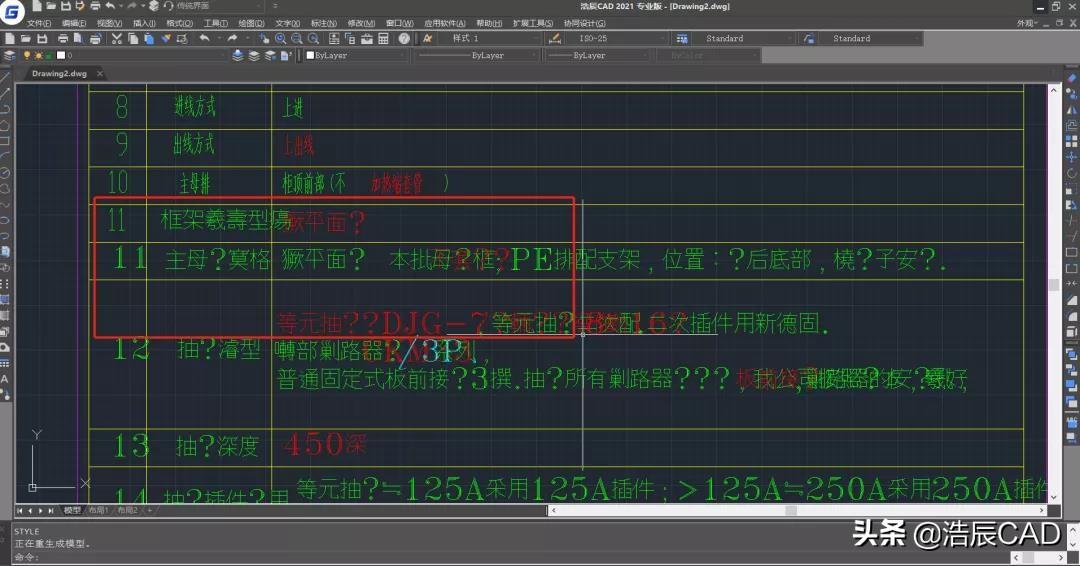

在日常工作中，我们经常会接收到别人发来的各种CAD图纸。有时这些图纸在打开后，部分区域CAD字体显示为问号或者乱码字符，此时该怎么办呢？不要慌，浩辰CAD软件有高招，教你快速解决CAD图纸打开后CAD字体乱码问题！

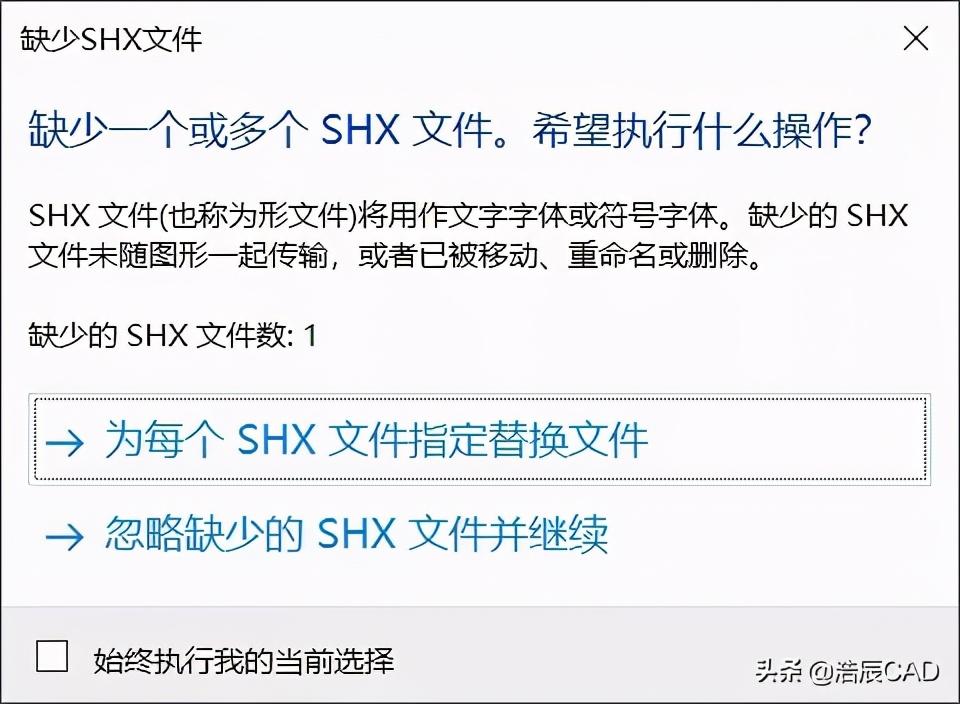

在打开这类CAD图纸时，浩辰CAD软件会第一时间弹出以下对话框，并提示缺失文件。造成图纸乱码或者钢筋符号不显示的原因，其实很简单，就是我们电脑中缺少相关CAD字体文件。
第一步：选择乱码或显示问号的CAD字体；
第二步：使用快捷键Ctrl+1调出「特性栏」，查看对应的字体样式；

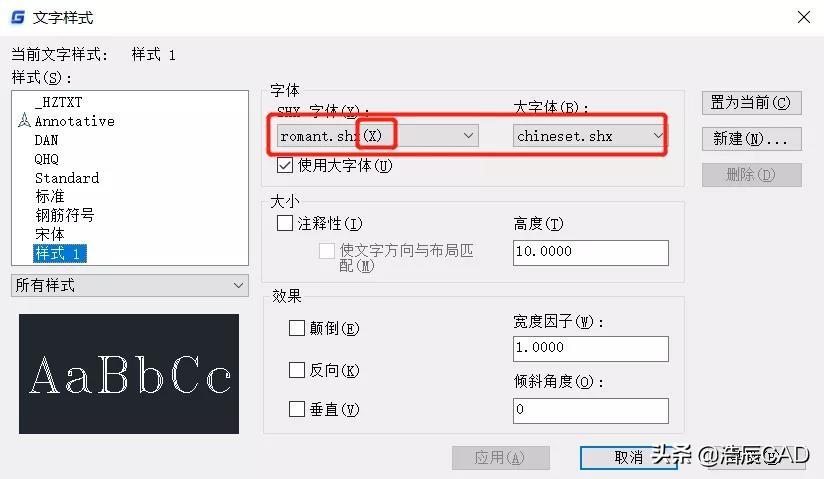

第三步：使用快捷键ST打开「文字样式」，找到对应的字体样式。若SHX字体及大字体存在(X)的标志，意味着缺少相关字体文件，即可明确相关缺失字体样式；

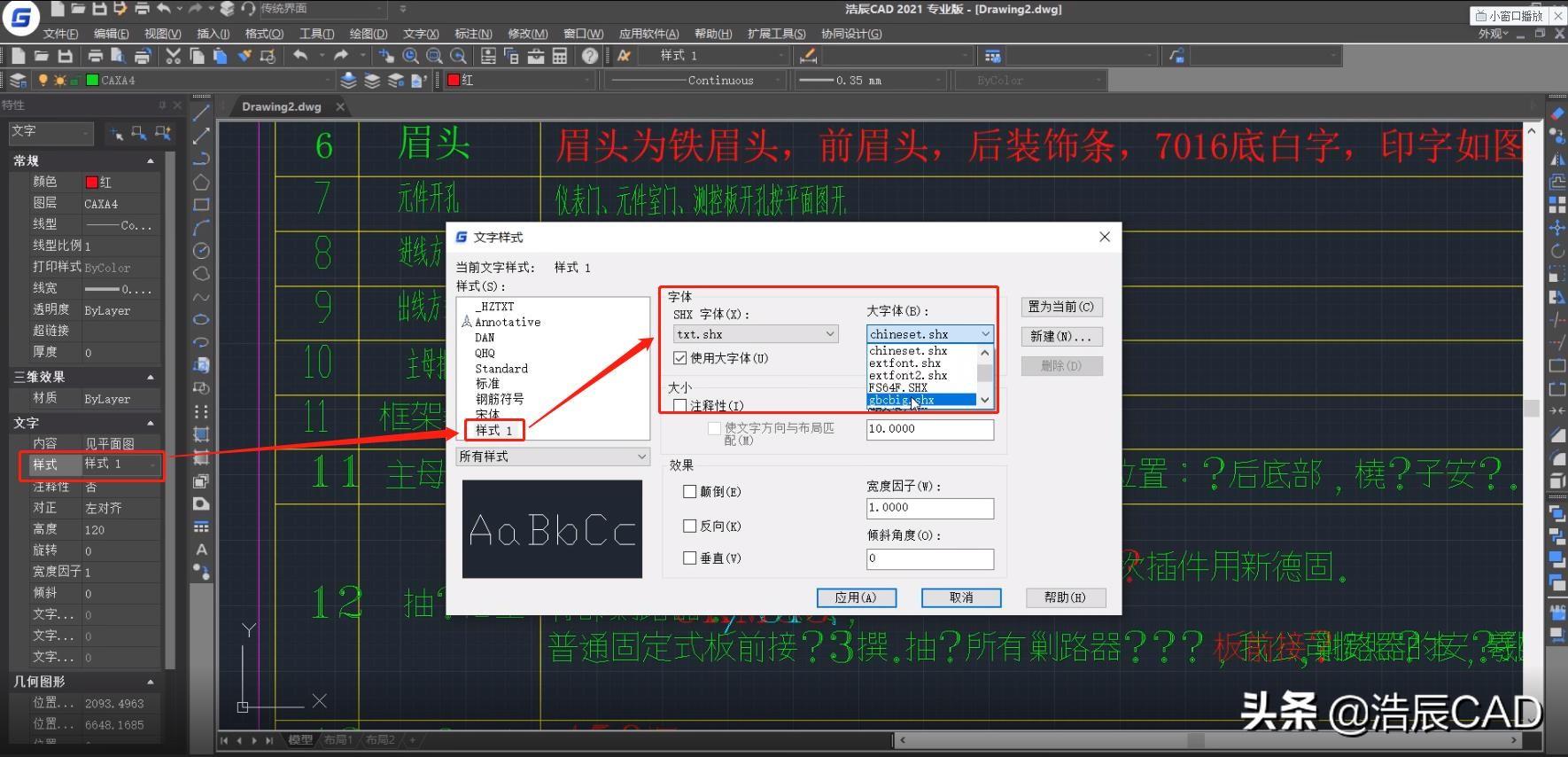

第四步：下拉字体选项栏，可以将SHX字体更换为txt.shx字体，将大字体更换为gbcbig.shx字体，点击「应用」即可，如视频所示。当然，少数偏僻字体可能无法更换成功，此时可参照方法2。
除了更换CAD字体，我们还可以通过安装缺失字体来一劳永逸地解决这个问题。当然，这些字体文件资源需要通过网络检索或者其他途径来获取。
浩辰CAD软件一般会使用到两种字体格式：一种是SHX格式，此为CAD字体文件；另外一种是TTF格式，此为系统字体文件。由于安装路径不同，致使这两种字体的安装方法也有所区别，具体操作如下。
1、SHX格式CAD字体安装路径

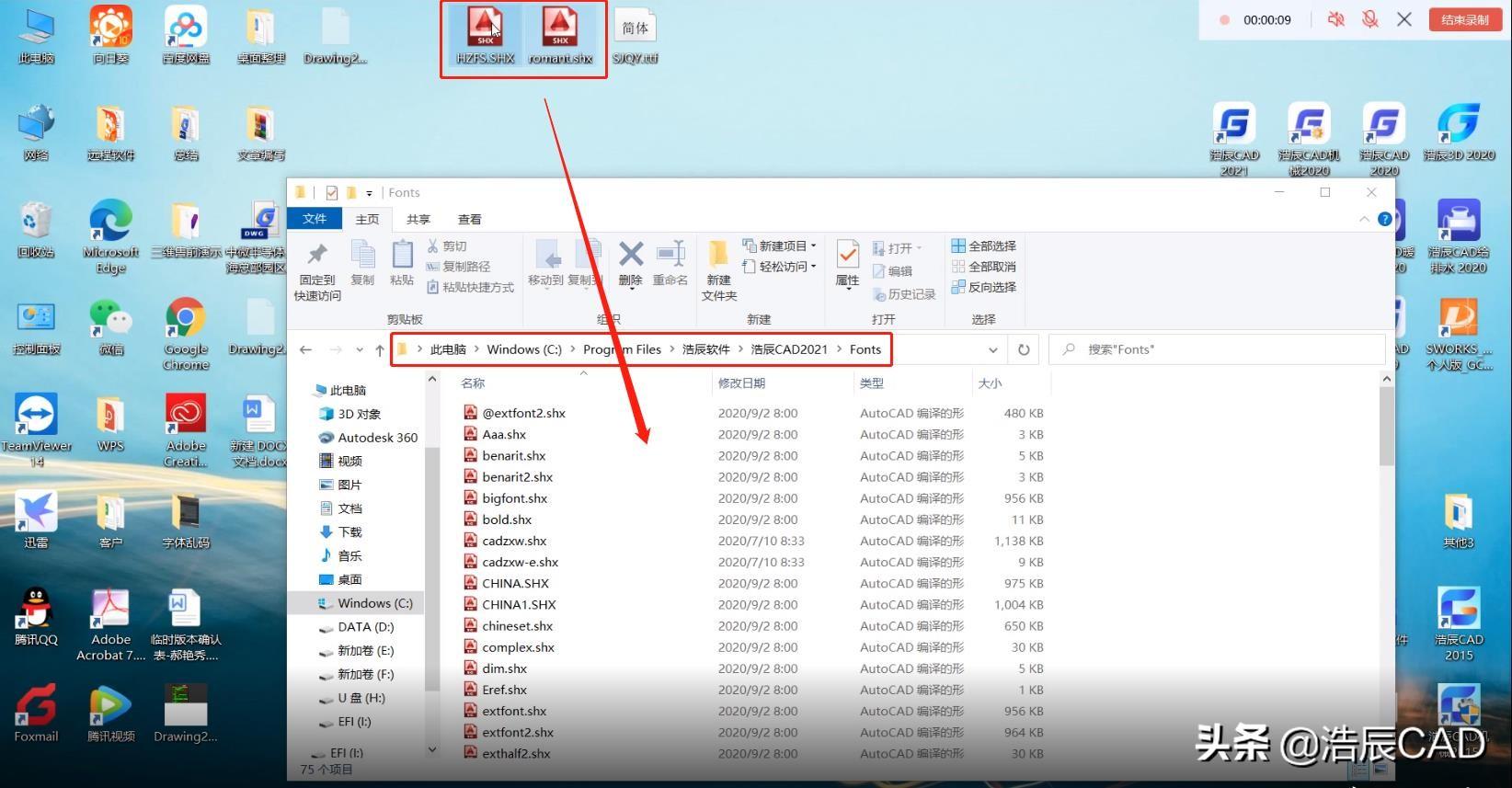

浩辰CAD软件安装路径下的「Fonts」文件夹，如图所示。
2、TTF格式CAD字体安装路径

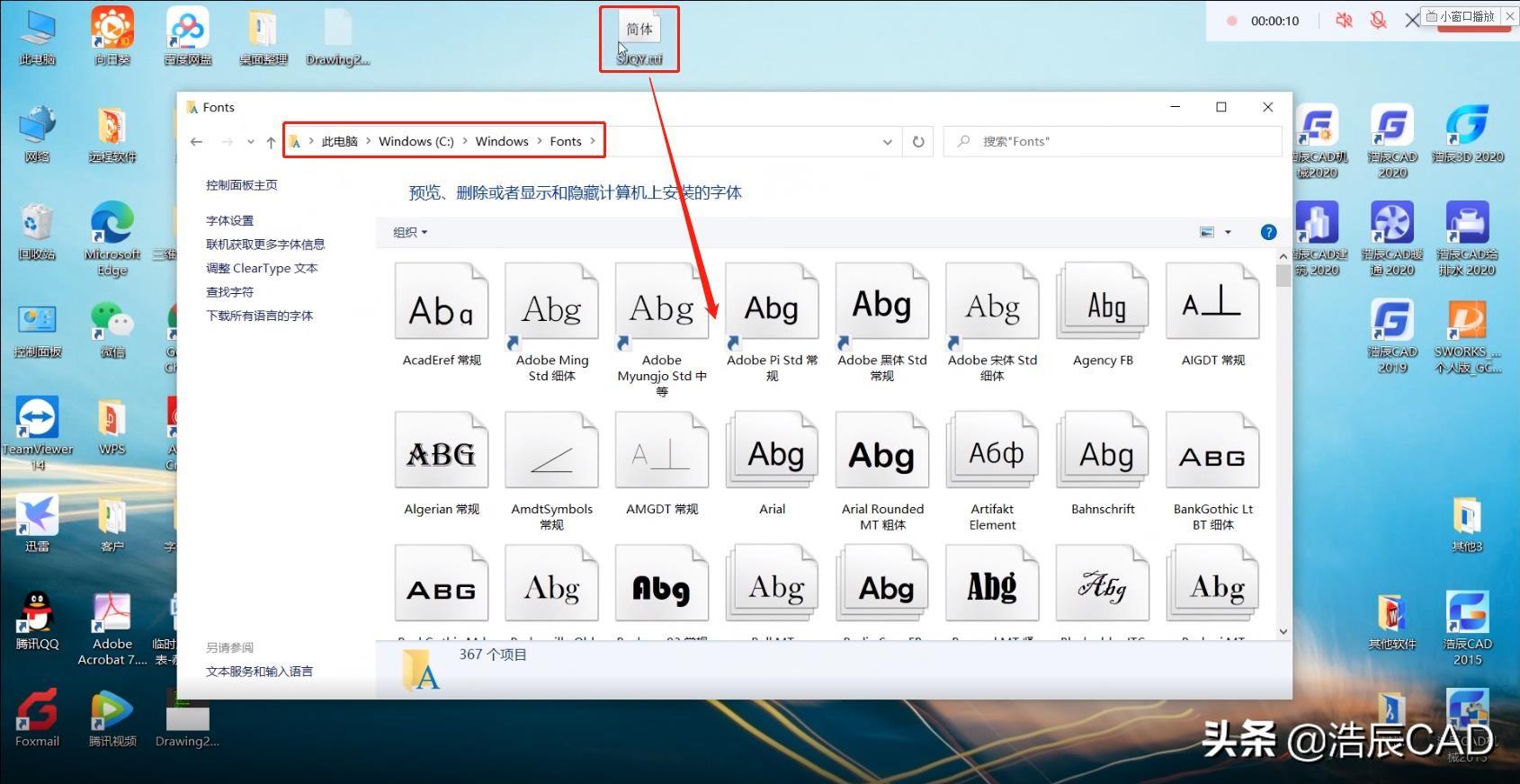

系统盘下，Windows文件夹的「Fonts」文件夹，如图所示。
至于钢筋符号的显示异常问题，在之前推文我们做过相应的介绍。钢筋符号字体文件为SJQY.ttf，我们只需将相应的钢筋符号字体文件，放入系统盘下的Windows文件夹中Fonts文件夹，就可以正常显示了。
以上就是使用浩辰CAD软件打开CAD图纸后CAD字体乱码问题的解决办法，是不是很简单呢？各位小伙伴以后再遇到CAD图纸打开后字体乱码问题可以参考本篇CAD教程来解决。
