很多的CAD图纸钢筋字体，在自己的电脑上打开时不显示或字体乱码，亦或是在画结构施工图时，图纸的钢筋符号怎么打不出来？

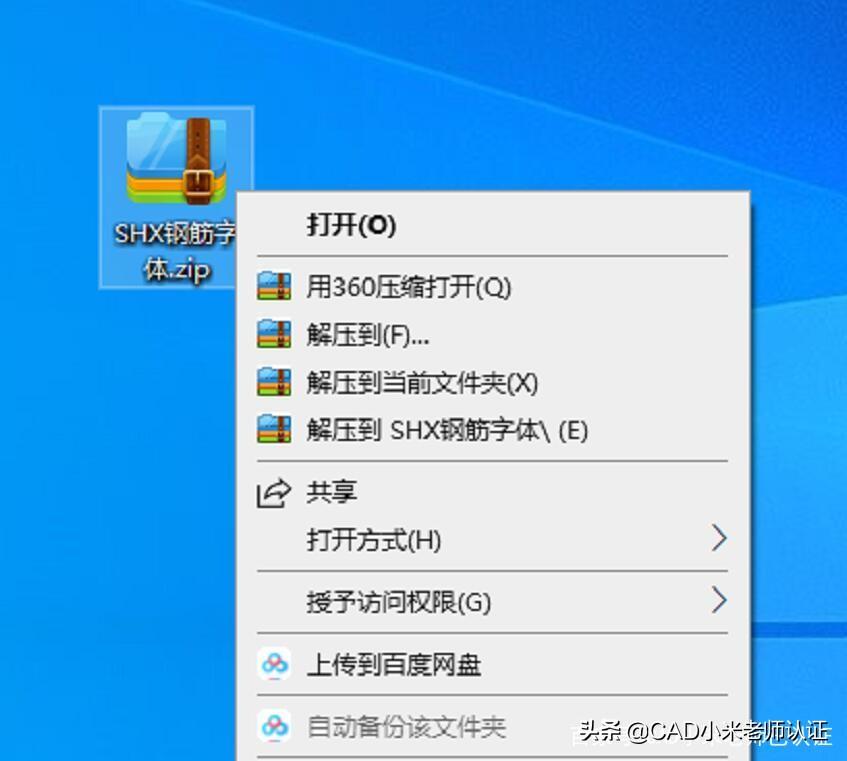

1、下载钢筋字体压缩包之后，右键解压到SHX钢筋字体；
2、解压之后，打开文件夹，Ctrl+A全选之后，Ctrl+C复制上；
3、找到桌面上的CAD，右键，点击“打开文件所在的位置”；
4、找到安装目录下的Fonts文件夹；
5、打开Fonts文件夹，Ctrl+V粘贴刚刚复制的SHX钢筋字体；点击替换目标中的文件；（ps：我之前已经安装了很多字体）
1、打开CAD，在命令行输入快捷键ST，显示文字样式的窗口，点击“新建”，创建一个样式名为“钢筋字体”的文字样式，点击确定。
2、点击样式——钢筋字体，将字体名选择为“tssdeng.shx”，勾选上“使用大字体”，大字体选择“gbcbig.shx”，点击置为当前，应用，关闭。
以上设置完成后，需要关闭CAD，重新开启CAD。
1、在命令行输入快捷键DT，创建“单行文字”，在文本框内输入需要的钢筋符号，例如一级钢，输入%%130，直接就出来一级钢筋符号了。
划重点——CAD钢筋符号一览表：
免费获取【钢筋字体】方式：
1、关注 我，转发 此文章。
2、私信 我：钢筋字体 ，你就能收入囊中啦。
❤你点的每个赞，我都认真当成了喜欢。
钢筋的表示方法有很多种，在不同的施工中用到的钢筋会不一样，一般在标识钢筋符号的时候要注意钢筋的根数、直径和等级，还有中心距等等，钢筋主要分为有Ⅰ级钢筋、Ⅱ级钢筋、Ⅲ级钢筋、Ⅳ级钢筋、Ⅴ级钢筋等等。但是，在输入法中是没有钢筋符号的。那有没有钢筋符号下载方法大全呢?钢筋符号要怎么输入?这里我们就来了解一下钢筋符号下载的相关信息介绍，希望可以帮助到大家。
钢筋符号下载方法：
下载“SJQY”字体，下载完成后，安装的方法非常简单，首先复制上面的那字体，然后，将它粘贴到相应的位置即可安装完成!
安装好了之后，接下来就是输入字母并结合这种字体，以得到钢筋符号;比如，在Word中，我们先输入大写的 A B C D E 并将其选中，最后找到设置字体的下拉列表框，选择“SJQY”字体，如下图：
钢筋符号怎么输入：
钢筋按力学性能，主要分为一级钢筋、二级钢筋、三级钢筋等，日常使用最多的也就是这三种钢筋了，下面具体来看看这三种钢筋的符号在word、excel中要怎么输入。
一级钢筋符号：输入E000，选中E001(涂黑)后按ALT+X 即可变成;
二级钢筋符号：输入E001，选中E002(涂黑)后按ALT+X 即可变成;
三级钢筋符号：输入E002，选中E003(涂黑)后按ALT+X 即可变成;
一级、二级、三级钢筋符号如下图：
一般钢筋符号的表示方法：
箍筋：
符号 含义
φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍
φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍
φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍
φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍
梁上下筋：
符号 含义
3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20
2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18
4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25
3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25
梁上部筋：
符号 含义
2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍
2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍
6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25
2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置
梁腰中筋：
符号 含义
G2φ12 表示梁两侧的构造钢筋，每侧一根φ12
G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14
N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22
N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18
