CAD如何替换找不到到字体，举例如打开一幅图提示未找到字体：“hzdx”
未找到字体
我们就想办法用TXT.shx替换他，那么我们可以去找AutoCAD的字体文件夹，点击桌面软件图标鼠标右键，打开文件所在位置（font）把里面的TXT.shx复制一份出来，重新种命名为hzdx.shx，然后再把文件复制放到（font）字体文件夹里面，重新打开图纸就不会出现未找到hzdx字体。
《实用技巧300条》第6篇｜原创：就说我在开发区
在AutoCAD的安装目录中存在着数量繁多、类型各异的文件，以不同的后缀（扩展名）分门别类地被标记出来。
这些文件是什么？在实际使用中起什么作用？
今天的《实用技巧300条》 选取了其中的十种进行介绍，讲一讲它们的来历、作用以及相关使用的小知识和小建议 。
此外，文末附有前5期的链接，欢迎阅读。

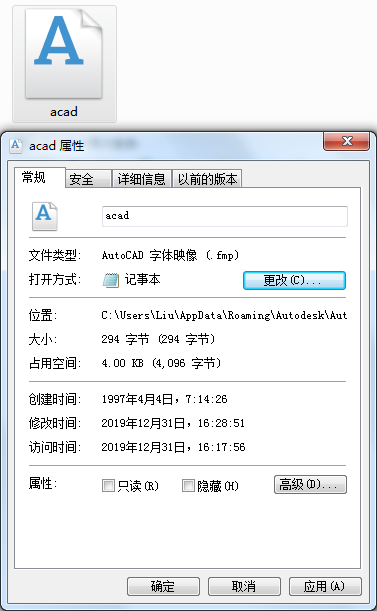

字体映射文件是带有 . fmp 扩展名的普通 ASCII 文本文件。
使用任何 ASCII 文字编辑器（如记事本程序）可以打开字体映射表并进行更改字体指定。
字体更改的指定编译语法规则为：被替代的字体名称（不含后缀）；用来替代的字体名称（全称，包括后缀）。
如"hzdx;gbcbig.shx"表示用gbcbig.shx字体代替hzdx字体。
在打开缺少字体的图纸时，如果缺少的字体已经在映射表中指定将自动代替，而不再出现选择字体的对话框。

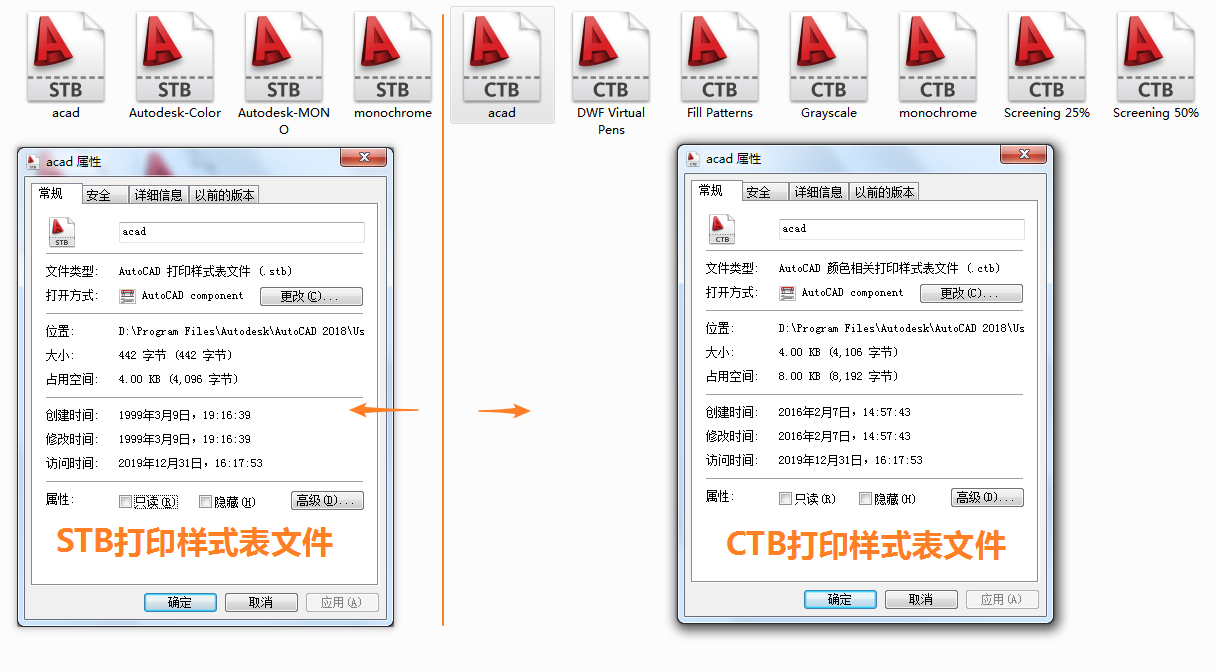

CAD中的打印样式表有两种，其扩展名分别为STB和CTB。
STB打印样式被称为"命名相关打印样式表"，CTB打印样式被称为"颜色相关打印样式表"。
从国内设计者的使用习惯来开，以后者即CTB打印样式居多。
STB和CTB打印样式在图纸中是不能同时存在，两者之间互为反向操作，在进行图纸打印时如图中指定的打印样式与日常使用不符，运行CONVERTPSTYLES切换即可。

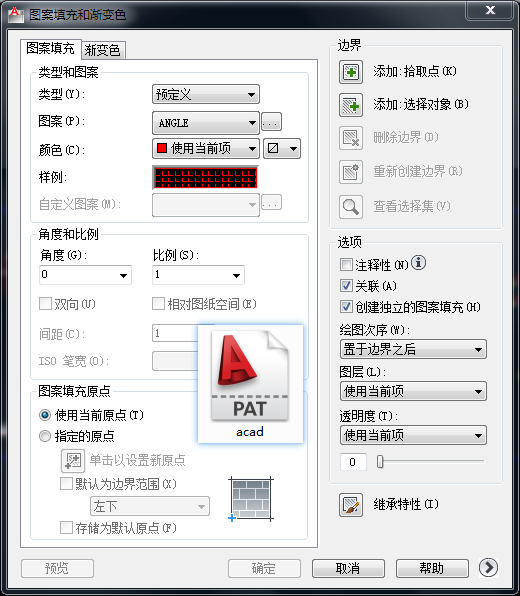

后缀为PAT的文件包含了CAD中的填充图案，与FMP文件类似，也可以用ASCII 文字编辑器（如记事本程序）打开进行编辑。
但是为了统一起见，不建议对CAD自带的标准填充文件进行修改，可以新建填充图例的形式导入再进行使用。

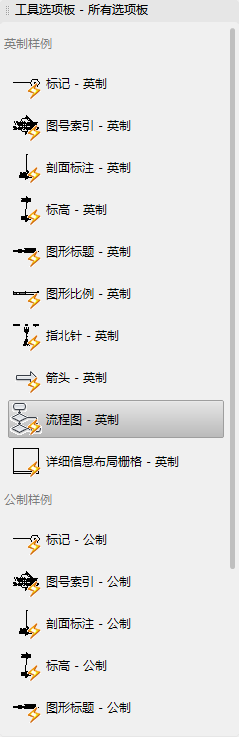

工具选项板是CAD中非常实用的功能，可通过快捷键Ctrl+3调出侧边栏。
工具选项板功能如其名，相当于一个大型的工具仓库，包含了大量的可直接插入使用的图块，方便快捷，是设计者们非常喜欢的功能之一。
工具选项板创建后，会生成扩展名为ATC的文件，记录了选项板中所有信息：图块名称、缩略图等。这样，在更换电脑或更换CAD版本时，只要重新导入一次ATC文件就可以做到"无缝对接"，继续使用熟悉的选项板功能了。

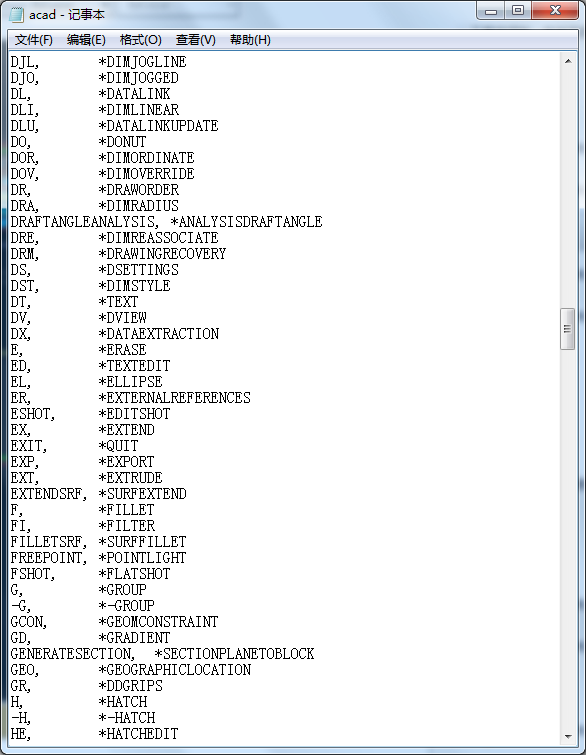

PGP文件被称为程序参数文件，可用ASCII 文字编辑器（如记事本程序）进行编辑。
Pgp文件存储了当前使用的CAD程序中的所有简化命令，例如：在绘图时输入一个字母"L"，将启动"line"命令，就是因为在文件中设置了简化命令与命令全称的对应关系。
简化命令的编译语法为"要使用的简化命令+逗号+*+命令全称"，修改命令虽然是随心所欲的，但是千万不要为了一时方便随意更改，尽量选取与命令全称相关联的字母缩写，最长不宜超过3个字母，否则也就失去了简化的意义

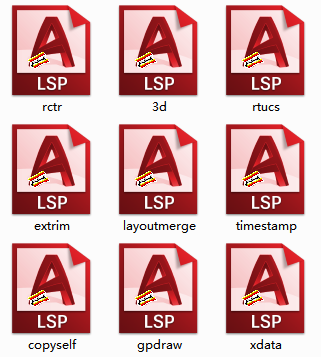

Lsp文件是以autolisp进行CAD二次开发时的编译文件扩展名，为了更好地实现CAD的功能，很多爱好者根据设计的需要进行了优化，以autolisp语言进行编写，因为语法相对简单，上手快，所以很多设计者都能"照葫芦画瓢"地随便编上几行。
当然，新手终究是新手，在网络上各路大神编写的lsp文件绝对让你大呼过瘾，超出你的想象。

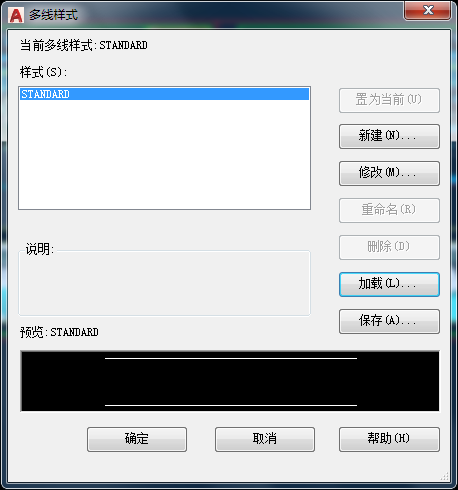

Mln是CAD的多线样式外部存储文件。
在需要将当前样式导出以便在其他图中继续使用时，可在样式管理器界面内点击保存，即可导出为外部mln文件。
在其他图中导入时，需要在样式管理器界面内点击加载即可。
扩展名为SHX的文件是一种编译形文件，主要应用在两种场合：
字体文件和线型文件，两者都以shx为后缀，可在ASCII 文字编辑器（如记事本程序）打开进行编辑。
在中文设计环境中，大量使用的shx字体就是其应用之一。
编辑的开放性是柄双刃剑，在字体、线型多而全的同时也造成无效字体、线型的冗余，所以在现有字体、线型充足的情况下，尽量从当前的"库存"中选择，不要"闭门造车"，为本来就冗余的库存增加负担。

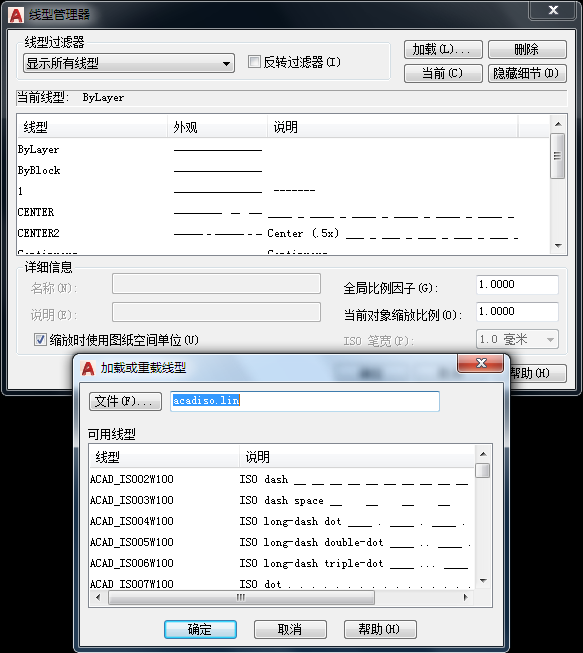

线型文件扩展名为lin，在线型管理器中单击加载，弹出的对话框中可以选择lin扩展名的文件，每种线型彼此之间相互独立，都可以通过ASCII 文字编辑器打开。
同理，我们也可以通过记事本等程序进行新线型的自定义，以在特定的设计环境中使用。
和字体编译的使用规则类似，出于学习的目的进行研究和试验，不要为了"标新立异"而生成不实用的线型。

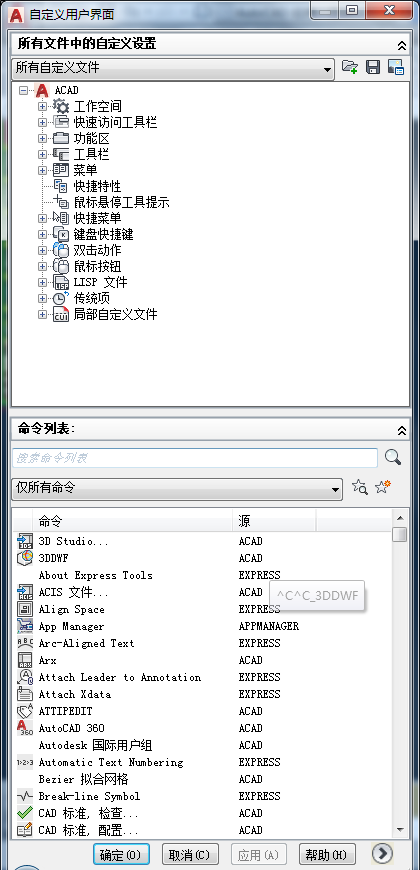

在CAD中运行“cui”命令，将弹出“自定义用户界面”对话框，可以进行菜单、工具栏的自定义，也可以控制外部lisp文件的加载。
自定义用户界面的外部文件即为cui文件，在2009版之后更名为cuix文件，其中存储了当前用户的各种设置，是非常重要的索引文件，如果出现错误或损坏会直接导致用户的绘图界面丢失。
Cuix文件每次会生成一个自动的备份文件，全名为acad.bak.cuix，其中acad.bak为文件名称，cuix后缀为扩展名，在主文件损坏的情况下，将备份文件重命名为acad.cuix即可。
特别提示：cuix文件在CAD异常操作、闪退等情况下极易造成损坏，因此在CAD已经加了一道保险的前提下，再手动定期备份是非常有必要的。
以上便是本期全部内容，更多的CAD文件扩展名、后缀请继续关注后续文章。
