许多CAD图纸内容都是很丰富的,这个时候就需要旁边增加文字起到标注和提醒等作用。
而关于CAD标注字体大小的调整也是CAD绘图中的一项重要操作,它能够使图纸更加清晰易读。
下面,这篇文章给大家分享了3种调整CAD文字大小的方法!感兴趣的小伙伴,赶紧一起来看看吧~
使用文字样式调整字体大小
在专业的CAD软件中,你可以使用特性窗口来调整标注的字体大小。以使用迅捷CAD编辑器为例给大家进行演示,赶紧一起来看看吧~
打开软件,点击【打开更多文件】按钮,从文件夹中导入需要调整文字大小的CAD图纸文件;
选中CAD图纸中的文字,在左侧属性栏中的【高度】来调整文字的大小!
点击【文本工具】输入文字内容,在文本属性框中点击‘高度’调整数值大小,就能调整文字大小啦~
使用快捷键调整字体大小
使用AutoCAD的话,它提供了一些快捷键来快速调整标注的字体大小。
以下是几个常用的快捷键:
D命令:打开标注样式管理器,可以通过点击“修改”按钮来调整字体大小。
DD命令:在命令行中输入“DD”命令,然后输入需要调整的标注序号和新的字体大小即可完成调整。
DDI命令:在命令行中输入“DDI”命令,然后选择需要调整的标注并输入新的字体大小即可完成调整。
使用夹点编辑调整字体大小
夹点编辑是CAD中的一种常用编辑方法,可以通过拖动夹点来快速调整标注的字体大小。
具体步骤:先打开需要调整标注字体大小的CAD图纸,然后在命令行中输入“ED”命令,选择需要调整的标注并双击它。
此时,标注周围会出现一些蓝色的夹点,可以通过拖动这些夹点来调整标注的位置和大小。
上文分享的这三种方法都可以用来调整CAD标注的字体大小,可以根据自己的实际需要选择哦!
有需要的小伙伴,不论选择哪种方法,都要注意保持注释的清晰度!希望这篇文章能给你带来帮助~
标注是CAD图纸中的一个重要元素,CAD标注字体大小直接影响图纸的查看和打印效果, 这里以CAD 2014为例详细介绍CAD修改标注字体大小的方法。

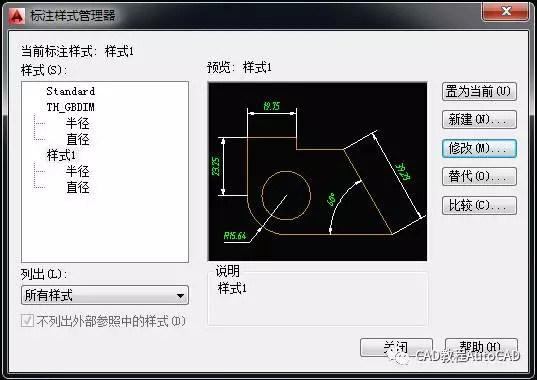

打开一张CAD图纸,依次点击菜单栏的标注---标注样式或快捷键D ,打开标注样式管理器。

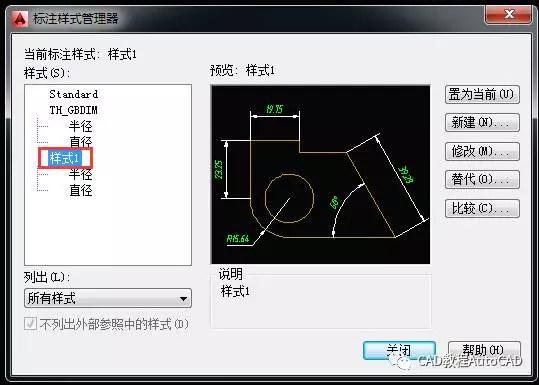

标注样式管理器左侧的样式中选择你需要修改的标注名称。CAD默认的标注有两种:ISO-25和STANDARD,前者是国标,后者是内置。

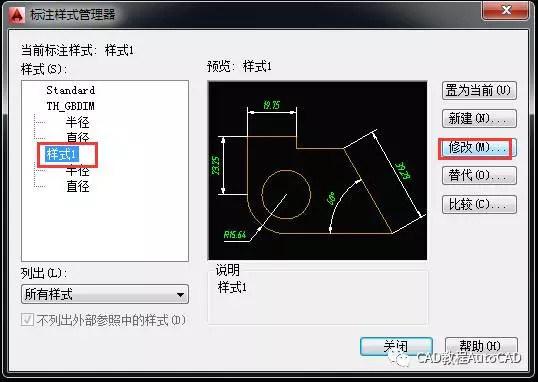

这里我们选择自己新建的一个标注样式“样式1”,点击右侧的“修改”

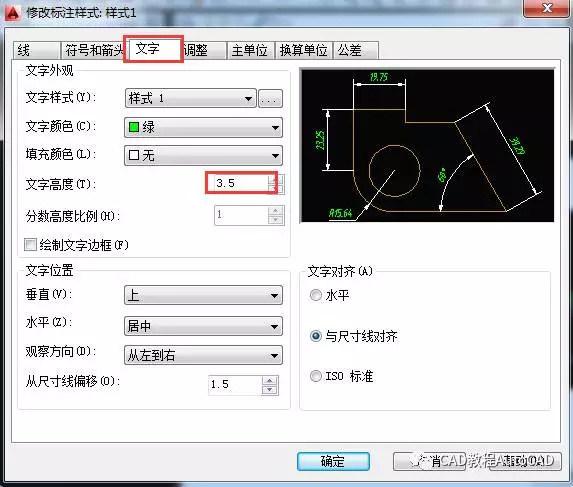

在弹出的对话框中选择字体,在图示位置修改字体高度就可以改变CAD标注。当然前提是在字体样式中设置字体高度为0时此处可以修改字高,如果字体样式中字体高度给了非0的高度则此处为灰色的无法修改,就只能根据使用的文字样式来修改高度。
这里我们把字体高度从3.5改成10,看看修改前后图纸标注的更改效果。
字体高度为3.5时100长线条的长度标注如下
字体高度为10时100长线条的长度标注如下

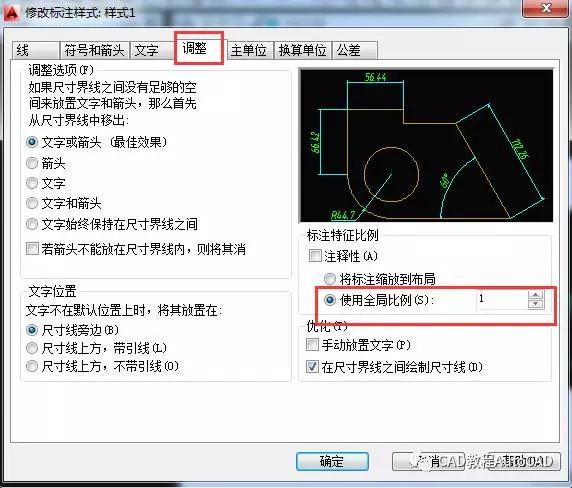

但是单纯的修改文字的高度修改后文字和箭头大小不成比例,会显得字体大箭头小,临时放大字体可以这样修改。如果需要出正式图就需要如果图纸的比例计算好可以通过标注样式---调整中的全局比例来修改放大的倍数
