很多的CAD图纸钢筋字体，在自己的电脑上打开时不显示或部分字体乱码，主要是因为我们的电脑缺少相关的字体、或者我们的字体样式出现错误。
1.首先打开天正软件
2.打开相应的文件
3.有字体需要选择时均选择gbc...
4.找到不能显示的字体
5.单击选择，然后ctrl+1（键盘上一排的那行）调出文字的样式
6.下拉找到文字的样式，并记住该文字样式名称
7.点击工具栏上面的格式-文字样式
8.在样式名 中找到对应的字体（刚才不能正常显示的字体样式我这里的是STANDARN）
9.在字体中的SHX字体下，选择tssdeng.shx
10.右上角应用
11.然后关闭
12.在到原来不能显示的位置位置查看，怎么样。可以显示了吧
这里分享一波1000种CAD字体，下载使用，完美帮你解决字体缺失的情况
需要的伙伴加关注，右上角有私信 ，点击输入关键词 字体包 直接送你。
字体安装步骤：
1、加关注，右上角有私信 ，点击输入关键词 字体包 、获取CAD字体进行下载，解压。
2、将解压的字体进行复制，找到CAD的fonts文件夹。
3、进行粘贴就可以啦。
本文由华南理工大学 建筑学硕士笨小孩创作，本公号仅转载，侵删。
若干年前，当我第一次接触revit,看到revit的界面，当时就有一个疑问：
revit究竟能不能出跟天正建筑一样的施工图？
抛开制图深度不谈，首先要解决的就是图纸表达问题，而最基本的就是文字符号，如果文字样式、标注样式、符号样式都能一模一样，那就非常好了，可现实情况中，我看到的revit图纸数字字体总觉得和天正不一样。（虽然说天正的样式并非准则，但如果能显示的和天正一样，那岂不是更好？）
本文会探讨：如何让revit看上去和天正一模一样，从细节上模仿CAD…………

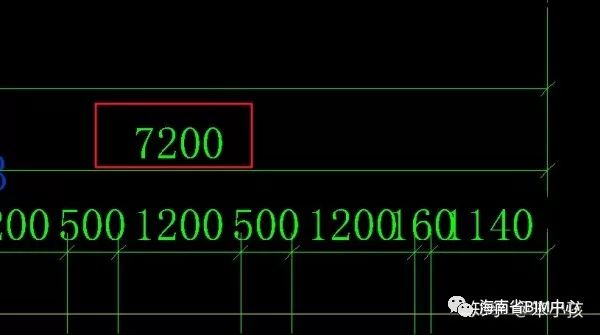

revit中常见尺寸标注（仿宋）

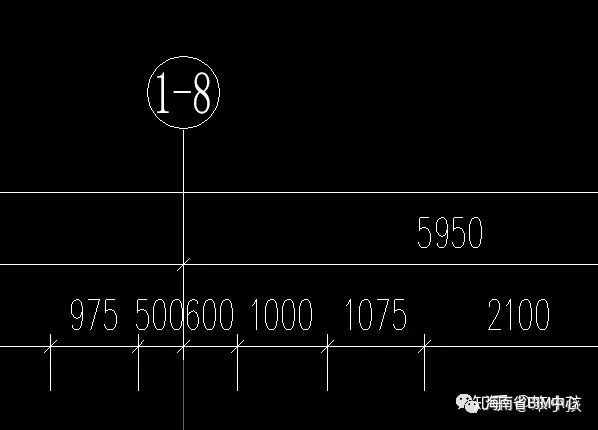

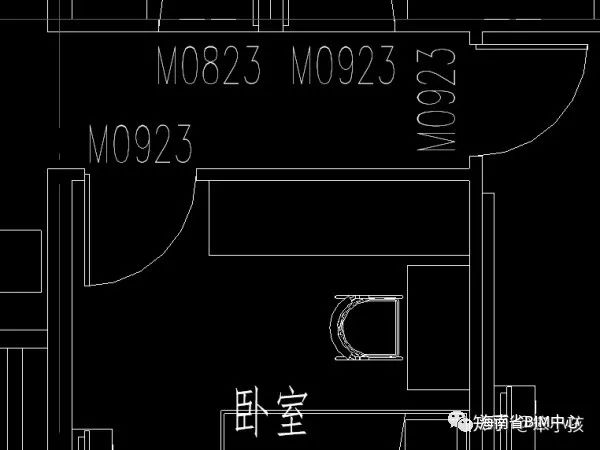

CAD中尺寸标注
这明显不一样嘛！一个粗一个细，难道不能做成一样的吗？revit不能模仿CAD的字体？
答案是可以的！
但这就涉及到一个小知识。
.shx字体和ttf字体
简单说：
1、shx字体是CAD特有的，是当年专门为CAD开发的，由于字都是由单线组成，占内存少，打开图纸快，适合工程制图。
shx字体
2、ttf字体是TrueType字体，是一种字形相对复杂，实心字体，我们电脑windows系统上用的都是这个字体，我们经常说的微软雅黑、黑体、宋体等都是ttf字体。
truetype字体
随着计算机硬件性能的提升，就算CAD全用window的ttf字体也不会很卡。所以shx是属于历史遗留习惯问题，就跟晒蓝图类似。
下图形象的表示了两种字体的大小（占用内存的大小）——图片来自网络
字体大小比较
!!!关键是：revit不能用shx字体，只能用ttf字体。
那我们先来看看CAD里到底用的是什么字体！
CAD字体组成
其实shx形字体也分为两种：
①、一种是表示1，2，3，4，a,b,c,d,e这种简单符号的字体，例如上图左侧的simpex.shx字体，或者我们在CAD里常见的gbenor.shx
(tip:记住gbenor 国标（guo biao) 英文（english）常规（normal)字体）
②、另外一种是表示中文这样笔画很多的字体的形字体，例如gbcbig.
(tips:记住gbcbig的方法是：国标（guo biao) cad 大（big)字体.)
重点：
CAD的字体是可以复合混用（简单字母数字用SHX字体表示+汉字用大字体表示）的，而revit不行！！

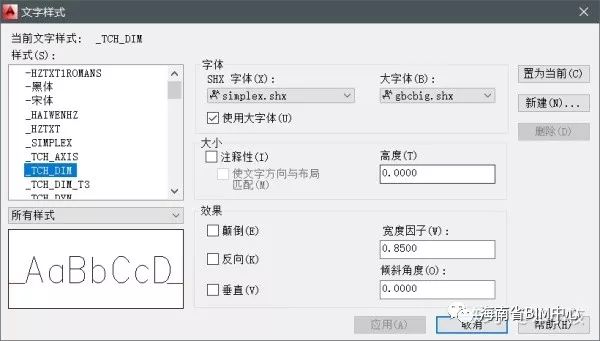

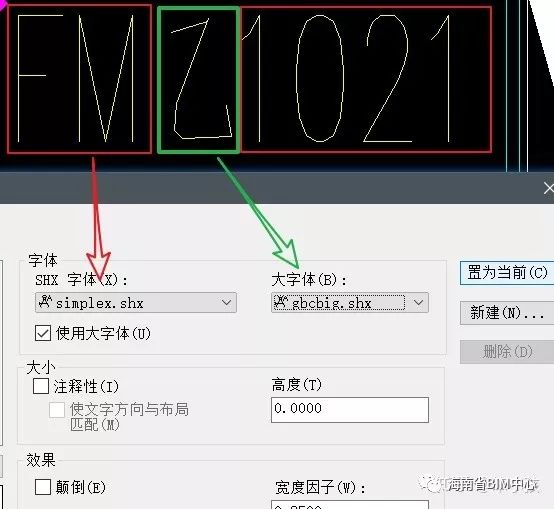

CAD-shx和大字体合用
幸运的是！！
simplex这种细细的字体有shx格式的，也有ttf格式的。

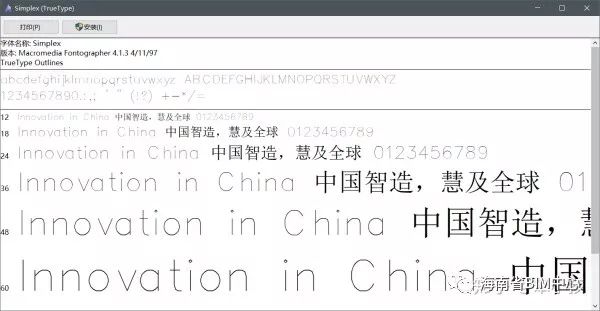

windows可用的simplex字体
simpex.ttf
上图的英文和数字正是天正建筑标注默认的字体，也是我们想要的。Great!

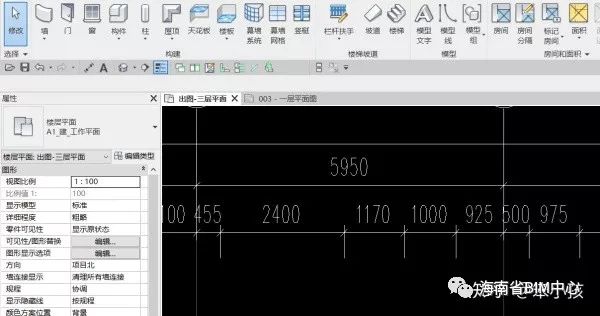

simplex字体的数字和字母
完美再现天正标注！！
但是！…………………………碰到汉字就不行了。
因为simplex只能单线表示数字字母，汉字它表示不了，所以系统就用其他字体表示汉字了，就成了下面的样子。
前面说过，gbcbig大字体可以用单线表示汉字，但它没有ttf格式的，同时，revit不支持一个标记族使用两种字体。

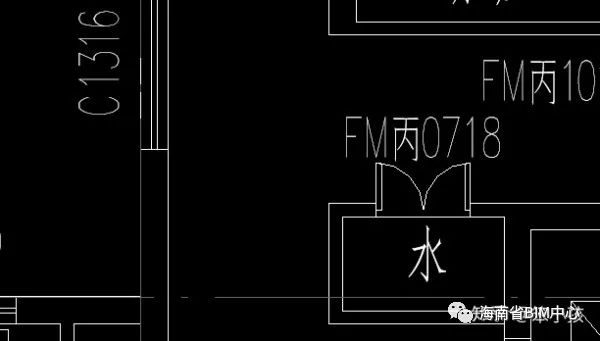

simplex无法表示汉字
难道没办法了吗？？？
我想到的办法是，自己造字体!
(tip:字体设计、改动涉及版权，仅供个人DIY，不可商用哦）
简单来说，我要找一个
单线表示汉字的字体+simplex的字母和数字；
两者一组合，既有我想要的数字字母样式，同时表示中文时又不会很不协调
。

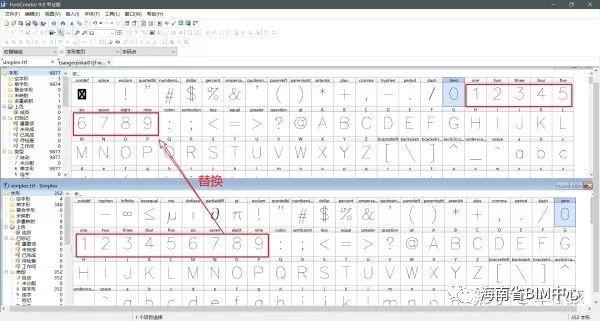

我用字体工具，稍微DIY了一下：
组合字体
然后给自己的字体起个名字，FSR(仿宋（FangSong Revit))。
以上操作只是模拟，很难做到一样，因为仿宋体就是有衬线字体，而gbcbig可以理解为是无衬线的仿宋字体，而我还没有看到类似的ttf字体。
shx字体属于CAD的早期产物，其实没必要去模拟它，本文权且当作是一种怀旧吧，也许有一天revit成了主要的出图工具，我希望至少它的图形看起来也有曾经CAD的影子吧。
（标注3.5mm字高打印到图纸上其实字体差别几乎看不出来，以上改动必要性也不是很大，仅供探讨。）

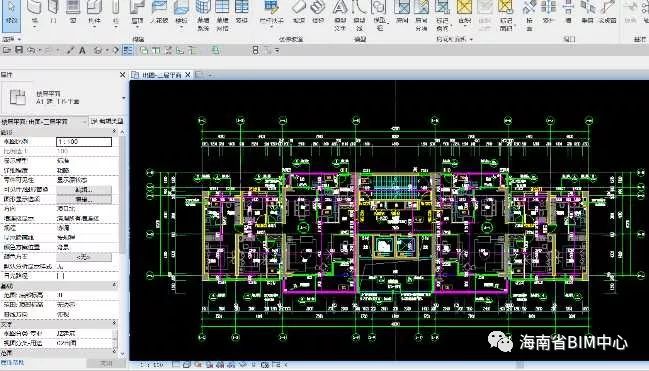

revit显示效果1
revit显示效果2
revit显示效果3
revit显示效果4

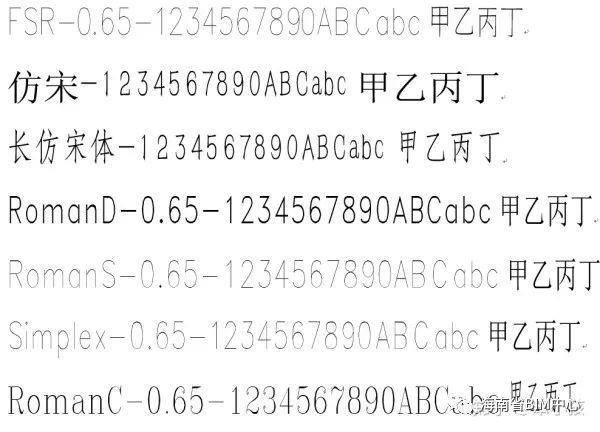

相关字体对比
